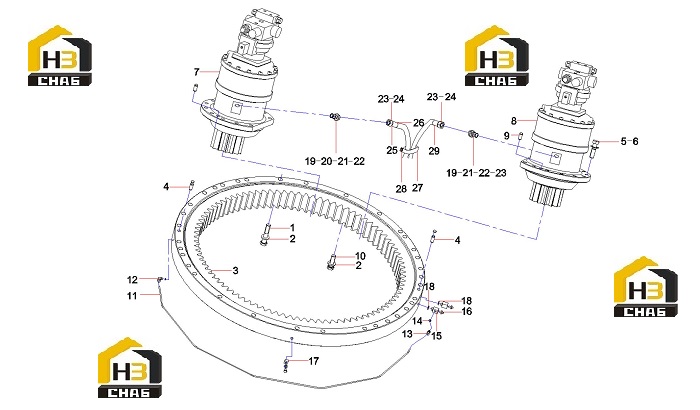

Механизм поворотный 11169704

← Изоляция кузова 11987137 Механизм поворотный 11169704 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt

Каталожный номер:60185751

Комплект:40

Примечание:M24×85DIN933 10.9

№ на схеме:2

Наименование:Washer 24GB1230

Каталожный номер:A210491000122

Комплект:75

Примечание:

№ на схеме:3

Наименование:Bearing,slewing

Каталожный номер:11217896

Комплект:1

Примечание:

№ на схеме:4

Наименование:Dowel

Каталожный номер:A820301016458

Комплект:2

Примечание:

№ на схеме:5

Наименование:Screw M20×65GB70.1 10.9

Каталожный номер:A210204000348

Комплект:22

Примечание:

№ на схеме:6

Наименование:Washer 20GB1230

Каталожный номер:A210491000132

Комплект:22

Примечание:

№ на схеме:7

Наименование:Reducer AS

Каталожный номер:60017763

Комплект:1

Примечание:

№ на схеме:8

Наименование:Reducer AS

Каталожный номер:60017764

Комплект:1

Примечание:

№ на схеме:9

Наименование:Dowel

Каталожный номер:A820301016459

Комплект:2

Примечание:

№ на схеме:10

Наименование:Bolt

Каталожный номер:60039137

Комплект:35

Примечание:M24×160DIN931 10.9

№ на схеме:11

Наименование:Pipe, hard

Каталожный номер:11169695

Комплект:2

Примечание:

№ на схеме:12

Наименование:Connector, pipe

Каталожный номер:A210770000195

Комплект:2

Примечание:

№ на схеме:13

Наименование:Connector, pipe

Каталожный номер:A210711000010

Комплект:2

Примечание:

№ на схеме:14

Наименование:Washer

Каталожный номер:A820102010474

Комплект:4

Примечание:

№ на схеме:15

Наименование:Joint, square

Каталожный номер:A820205000954

Комплект:2

Примечание:

№ на схеме:16

Наименование:Fitting, grease

Каталожный номер:B229900000686

Комплект:3

Примечание:

№ на схеме:17

Наименование:Clamp, pipe

Каталожный номер:A820101118370

Комплект:2

Примечание:

№ на схеме:18

Наименование:Seal, ring

Каталожный номер:A820102010428

Комплект:2

Примечание:

№ на схеме:19

Наименование:Connector

Каталожный номер:A820205002283

Комплект:2

Примечание:

№ на схеме:20

Наименование:Connector, pipe

Каталожный номер:B210780000024

Комплект:1

Примечание:

№ на схеме:21

Наименование:Connector

Каталожный номер:B210780001426

Комплект:2

Примечание:

№ на схеме:22

Наименование:Connector

Каталожный номер:10137010

Комплект:2

Примечание:

№ на схеме:23

Наименование:Washer, copper

Каталожный номер:60006360

Комплект:2

Примечание:

№ на схеме:24

Наименование:Valve AS, shut off, engine oil

Каталожный номер:B220401000916

Комплект:2

Примечание:

№ на схеме:25

Наименование:Hoop, hose

Каталожный номер:A229900001347

Комплект:2

Примечание:

№ на схеме:26

Наименование:Hose, oil outlet

Каталожный номер:10761548

Комплект:1

Примечание:

№ на схеме:27

Наименование:Cable clamp

Каталожный номер:A230200000167

Комплект:2

Примечание:

№ на схеме:28

Наименование:Screw M10×25GB70.1 10.9

Каталожный номер:23000066

Комплект:1

Примечание:

№ на схеме:29

Наименование:Hose, oil outlet

Каталожный номер:10761544

Комплект:1

Примечание:
