Компоненты клапана (часть 4) b220401001326

← Компоненты клапана (часть 3) b220401001326 Компоненты клапана (часть 5) b220401001326 →

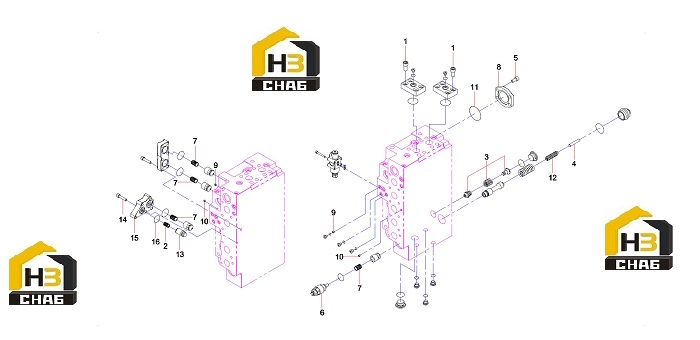

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt

Каталожный номер:A210204000213

Комплект:8

Примечание:GB70.1 10.9

№ на схеме:2

Наименование:Spring

Каталожный номер:60008817

Комплект:1

Примечание:

№ на схеме:3

Наименование:Valve, relief, negative flow

Каталожный номер:60064294

Комплект:2

Примечание:

№ на схеме:4

Наименование:Bar, fixing

Каталожный номер:60075544

Комплект:2

Примечание:

№ на схеме:5

Наименование:Screw M16×1.5GB6185.2 10

Каталожный номер:A210204000167

Комплект:4

Примечание:

№ на схеме:6

Наименование:Plug

Каталожный номер:60075539

Комплект:2

Примечание:

№ на схеме:7

Наименование:Spring

Каталожный номер:60075591

Комплект:10

Примечание:

№ на схеме:8

Наименование:Cover, valve

Каталожный номер:60075552

Комплект:1

Примечание:

№ на схеме:9

Наименование:Valve, throttle

Каталожный номер:60075576

Комплект:2

Примечание:

№ на схеме:10

Наименование:Setscrew

Каталожный номер:60008728

Комплект:2

Примечание:

№ на схеме:11

Наименование:O-ring

Каталожный номер:A210608000084

Комплект:1

Примечание:

№ на схеме:12

Наименование:Spring

Каталожный номер:60075587

Комплект:2

Примечание:

№ на схеме:13

Наименование:Valve, check

Каталожный номер:60075550

Комплект:1

Примечание:

№ на схеме:14

Наименование:Screw M10×45GB70.1 10.9

Каталожный номер:A210204000364

Комплект:5

Примечание:

№ на схеме:15

Наименование:Cover, valve

Каталожный номер:60075559

Комплект:1

Примечание:

№ на схеме:16

Наименование:O-ring

Каталожный номер:A210608000164

Комплект:1

Примечание:
