Комплектующие редуктора 60015511

← Комплектующие редуктора 60015508 Редуктор 60017764 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

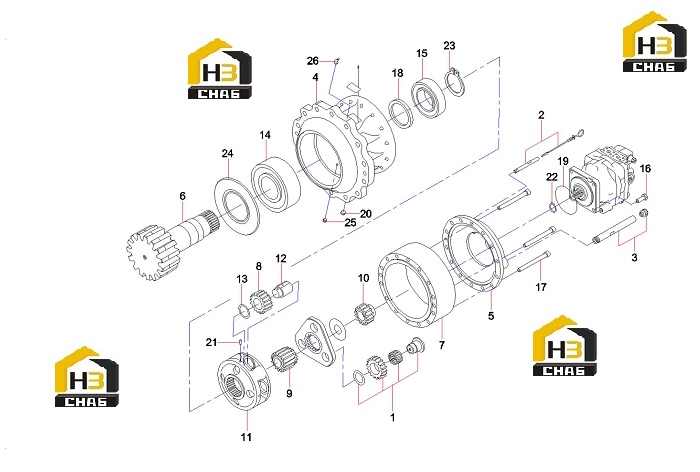

№ на схеме:1

Наименование:Gear GP

Каталожный номер:60075582

Комплект:3

Примечание:

№ на схеме:2

Наименование:Oil gauge GP

Каталожный номер:60008606

Комплект:1

Примечание:

№ на схеме:3

Наименование:Tube, breathing

Каталожный номер:B229900002436

Комплект:1

Примечание:

№ на схеме:4

Наименование:Housing

Каталожный номер:60075597

Комплект:1

Примечание:

№ на схеме:5

Наименование:Flange, reducer

Каталожный номер:60075595

Комплект:1

Примечание:

№ на схеме:6

Наименование:Shaft, drive

Каталожный номер:60075601

Комплект:1

Примечание:

№ на схеме:7

Наименование:Ring, gear

Каталожный номер:B229900005524

Комплект:1

Примечание:

№ на схеме:8

Наименование:Gear, planetary

Каталожный номер:60015792

Комплект:4

Примечание:

№ на схеме:9

Наименование:Gear, sun

Каталожный номер:60015785

Комплект:1

Примечание:

№ на схеме:10

Наименование:Gear, sun

Каталожный номер:60015783

Комплект:1

Примечание:

№ на схеме:11

Наименование:Seat

Каталожный номер:60039311

Комплект:1

Примечание:

№ на схеме:12

Наименование:Pin

Каталожный номер:60039310

Комплект:4

Примечание:

№ на схеме:13

Наименование:Gasket, planet gear

Каталожный номер:B229900002800

Комплект:4

Примечание:

№ на схеме:14

Наименование:Bearing

Каталожный номер:60015782

Комплект:1

Примечание:

№ на схеме:15

Наименование:Bearing

Каталожный номер:60015781

Комплект:1

Примечание:

№ на схеме:16

Наименование:Screw M16×40GB70.1 10.9

Каталожный номер:A210204000203

Комплект:4

Примечание:

№ на схеме:17

Наименование:Bolt

Каталожный номер:60039370

Комплект:14

Примечание:

№ на схеме:18

Наименование:Seal, oil, bearing

Каталожный номер:60015832

Комплект:1

Примечание:

№ на схеме:19

Наименование:O-ring

Каталожный номер:B230101002209

Комплект:1

Примечание:

№ на схеме:20

Наименование:Plug, PT

Каталожный номер:60038163

Комплект:1

Примечание:

№ на схеме:21

Наименование:Pin, spring

Каталожный номер:60039321

Комплект:4

Примечание:

№ на схеме:22

Наименование:Ring, snap

Каталожный номер:60037945

Комплект:1

Примечание:

№ на схеме:23

Наименование:Ring, retainer

Каталожный номер:60039296

Комплект:1

Примечание:

№ на схеме:24

Наименование:Sealing, bearing

Каталожный номер:60039448

Комплект:1

Примечание:

№ на схеме:25

Наименование:Plug

Каталожный номер:60008609

Комплект:1

Примечание:

№ на схеме:26

Наименование:Fitting, grease

Каталожный номер:60008610

Комплект:1

Примечание:
