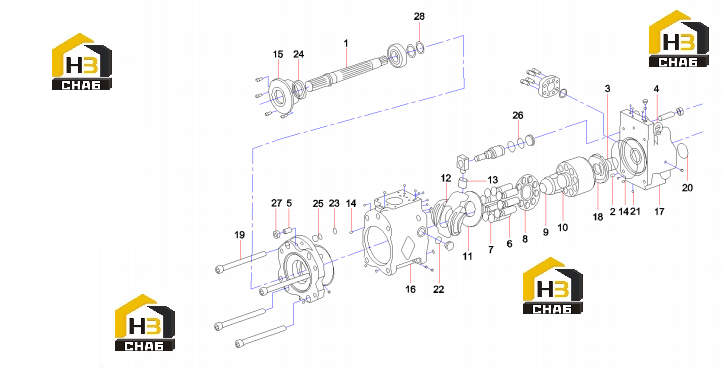

Комплектующие плунжерного насоса (часть 1) 60083712

← Насос плунжерный b220301000357 Комплектующие плунжерного насоса (часть 2) 60083712 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Shaft, drive

Каталожный номер:60075452

Комплект:1

Примечание:

№ на схеме:2

Наименование:Pin

Каталожный номер:60075461

Комплект:2

Примечание:

№ на схеме:3

Наименование:Bearing, needle

Каталожный номер:60075401

Комплект:2

Примечание:

№ на схеме:4

Наименование:Ring, lifting

Каталожный номер:60075426

Комплект:2

Примечание:

№ на схеме:5

Наименование:Rod, threaded

Каталожный номер:60075441

Комплект:2

Примечание:

№ на схеме:6

Наименование:Plunger

Каталожный номер:60006947

Комплект:18

Примечание:

№ на схеме:7

Наименование:Slipper

Каталожный номер:60075380

Комплект:18

Примечание:

№ на схеме:8

Наименование:Plate, pressure

Каталожный номер:60075467

Комплект:2

Примечание:

№ на схеме:9

Наименование:Bushing, spherical

Каталожный номер:60015817

Комплект:2

Примечание:

№ на схеме:10

Наименование:Spring

Каталожный номер:60054345

Комплект:18

Примечание:

№ на схеме:11

Наименование:Plate, sliding

Каталожный номер:60015757

Комплект:2

Примечание:

№ на схеме:12

Наименование:Plate, swash

Каталожный номер:60015821

Комплект:2

Примечание:

№ на схеме:13

Наименование:Sleeve, incline

Каталожный номер:60075449

Комплект:2

Примечание:

№ на схеме:14

Наименование:Pin

Каталожный номер:60008878

Комплект:5

Примечание:

№ на схеме:15

Наименование:Cover, oil seal

Каталожный номер:60075480

Комплект:1

Примечание:

№ на схеме:16

Наименование:Pump body

Каталожный номер:60075389

Комплект:2

Примечание:

№ на схеме:17

Наименование:Cover, oil distribution

Каталожный номер:60075385

Комплект:1

Примечание:

№ на схеме:18

Наименование:Tray, oil distribution

Каталожный номер:60075446

Комплект:1

Примечание:

№ на схеме:19

Наименование:Screw

Каталожный номер:60075438

Комплект:4

Примечание:

№ на схеме:20

Наименование:O-ring

Каталожный номер:A210608000081

Комплект:1

Примечание:

№ на схеме:21

Наименование:O-ring

Каталожный номер:60075477

Комплект:3

Примечание:

№ на схеме:22

Наименование:O-ring

Каталожный номер:60008833

Комплект:4

Примечание:

№ на схеме:23

Наименование:O-ring 20.8×2.4JISB2401

Каталожный номер:B230101000439

Комплект:2

Примечание:

№ на схеме:24

Наименование:Seal, oil

Каталожный номер:60075479

Комплект:1

Примечание:

№ на схеме:25

Наименование:Ring, retaining

Каталожный номер:60075424

Комплект:2

Примечание:

№ на схеме:26

Наименование:Ring, retaining

Каталожный номер:60075423

Комплект:2

Примечание:

№ на схеме:27

Наименование:Nut, hex

Каталожный номер:60039359

Комплект:4

Примечание:

№ на схеме:28

Наименование:Gear, sun

Каталожный номер:60064417

Комплект:2

Примечание:
