Комплектующие мотора (часть 3) 60118416

← Комплектующие мотора (часть 2) 60118416 Комплектующие мотора (часть 4) 60118416 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

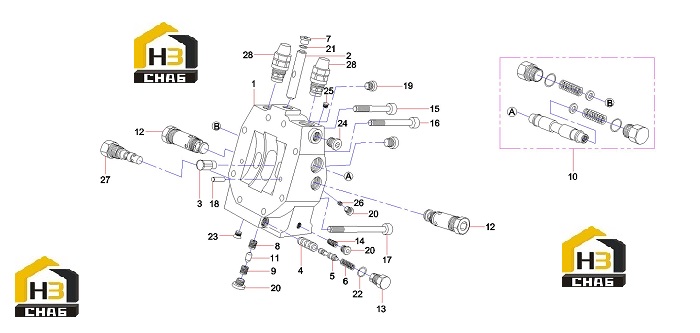

№ на схеме:1

Наименование:PORT PLATE

Каталожный номер:60089898

Комплект:1

Примечание:

№ на схеме:2

Наименование:Piston, locating

Каталожный номер:60089893

Комплект:1

Примечание:

№ на схеме:3

Наименование:POSITIONING TRUNNION

Каталожный номер:60089832

Комплект:1

Примечание:

№ на схеме:4

Наименование:Control sleeve

Каталожный номер:B229900005235

Комплект:1

Примечание:

№ на схеме:5

Наименование:CONTROL PISTON

Каталожный номер:60089904

Комплект:1

Примечание:

№ на схеме:6

Наименование:PRESSURE SPRING

Каталожный номер:60089932

Комплект:1

Примечание:

№ на схеме:7

Наименование:Washer, lock

Каталожный номер:60089922

Комплект:1

Примечание:

№ на схеме:8

Наименование:THROTTLE SCREW

Каталожный номер:60089939

Комплект:1

Примечание:

№ на схеме:9

Наименование:THROTTLE SCREW

Каталожный номер:60089940

Комплект:1

Примечание:

№ на схеме:10

Наименование:BRAKE VALVE

Каталожный номер:60089846

Комплект:1

Примечание:

№ на схеме:11

Наименование:THROTTLE PIN

Каталожный номер:60089942

Комплект:1

Примечание:

№ на схеме:12

Наименование:VALVE

Каталожный номер:60089840

Комплект:2

Примечание:

№ на схеме:13

Наименование:LOCKING SCREW

Каталожный номер:60089917

Комплект:1

Примечание:

№ на схеме:14

Наименование:SHUTTLE VALVE

Каталожный номер:60089839

Комплект:1

Примечание:

№ на схеме:15

Наименование:SOCKET-HEAD SCREW

Каталожный номер:60089909

Комплект:2

Примечание:

№ на схеме:16

Наименование:SOCKET-HEAD SCREW

Каталожный номер:60151406

Комплект:2

Примечание:

№ на схеме:17

Наименование:SOCKET-HEAD SCREW

Каталожный номер:60151405

Комплект:4

Примечание:

№ на схеме:18

Наименование:Pin,round

Каталожный номер:60089936

Комплект:2

Примечание:

№ на схеме:19

Наименование:LOCKING SCREW

Каталожный номер:60089918

Комплект:3

Примечание:

№ на схеме:20

Наименование:LOCKING SCREW

Каталожный номер:60089919

Комплект:4

Примечание:

№ на схеме:21

Наименование:Seal ring, O-type

Каталожный номер:60089952

Комплект:1

Примечание:

№ на схеме:22

Наименование:O-ring

Каталожный номер:60089951

Комплект:1

Примечание:

№ на схеме:23

Наименование:Plug

Каталожный номер:60089894

Комплект:5

Примечание:

№ на схеме:24

Наименование:LOCKING SCREW

Каталожный номер:60089921

Комплект:1

Примечание:

№ на схеме:25

Наименование:Plug

Каталожный номер:60089894

Комплект:5

Примечание:

№ на схеме:26

Наименование:ORIFICE

Каталожный номер:60089834

Комплект:2

Примечание:

№ на схеме:27

Наименование:BREAK RELEASE VALVE

Каталожный номер:60195765

Комплект:1

Примечание:

№ на схеме:28

Наименование:VALVE

Каталожный номер:60089841

Комплект:2

Примечание:
