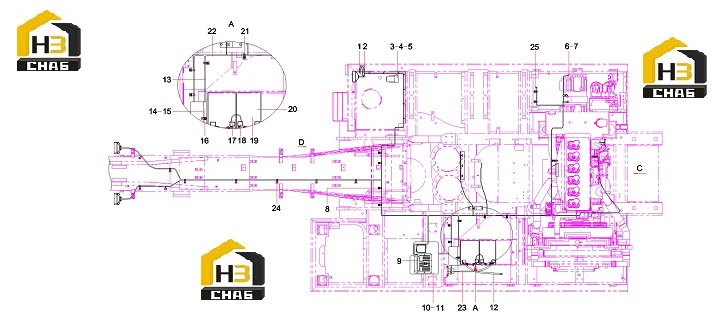

Комплектующие электрической системы экскаватора (часть 1) 12868546

← Комплектующие электрической системы кабины 12868546 Комплектующие электрической системы экскаватора (часть 2) 12868546 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Shutdown switch, oil feed pump

Каталожный номер:11953235

Комплект:1

Примечание:

№ на схеме:2

Наименование:Switch, start, oil feed pump

Каталожный номер:11953213

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bolt M8×35GB5783

Каталожный номер:-

Комплект:2

Примечание:Modification or other

№ на схеме:4

Наименование:Washer 8GB97.1

Каталожный номер:-

Комплект:2

Примечание:Modification or other

№ на схеме:5

Наименование:Socket, two-wire

Каталожный номер:B241000000022

Комплект:1

Примечание:

№ на схеме:6

Наименование:Frame, fixing, wire clip

Каталожный номер:11768685

Комплект:1

Примечание:

№ на схеме:7

Наименование:Plate, holding, wire clips

Каталожный номер:12186457

Комплект:1

Примечание:

№ на схеме:8

Наименование:Clamp, harness

Каталожный номер:60086356

Комплект:6

Примечание:

№ на схеме:9

Наименование:Sany Encourage Hydraulic Control

Каталожный номер:12864408

Комплект:1

Примечание:

№ на схеме:10

Наименование:Controller pinboard

Каталожный номер:12791157

Комплект:1

Примечание:

№ на схеме:11

Наименование:Controller pinboard

Каталожный номер:12791158

Комплект:2

Примечание:

№ на схеме:12

Наименование:Line, power

Каталожный номер:60012780

Комплект:1

Примечание:Q/SY015029

№ на схеме:13

Наименование:Wire, power supply

Каталожный номер:60012797

Комплект:1

Примечание:

№ на схеме:14

Наименование:Box, electrical control

Каталожный номер:60047755

Комплект:1

Примечание:

№ на схеме:15

Наименование:Harness, electrical control cabinet

Каталожный номер:12794174

Комплект:1

Примечание:

№ на схеме:16

Наименование:Relay, auxiliary

Каталожный номер:B240700000250

Комплект:10

Примечание:

№ на схеме:17

Наименование:Connector GP, anode, battery, A-

Каталожный номер:60013322

Комплект:2

Примечание:

№ на схеме:18

Наименование:Connector GP, cathode, battery, A

Каталожный номер:60013321

Комплект:2

Примечание:

№ на схеме:19

Наименование:Wire, power supply

Каталожный номер:60012803

Комплект:1

Примечание:

№ на схеме:20

Наименование:Battery

Каталожный номер:60117678

Комплект:2

Примечание:

№ на схеме:21

Наименование:Clamp, harness

Каталожный номер:60149605

Комплект:4

Примечание:

№ на схеме:22

Наименование:Body wire harness

Каталожный номер:12794134

Комплект:1

Примечание:

№ на схеме:23

Наименование:Wire, power supply

Каталожный номер:60190200

Комплект:1

Примечание:

№ на схеме:24

Наименование:Clamp, harness

Каталожный номер:60086353

Комплект:11

Примечание:

№ на схеме:25

Наименование:Clip, wire

Каталожный номер:60083322

Комплект:6

Примечание:
