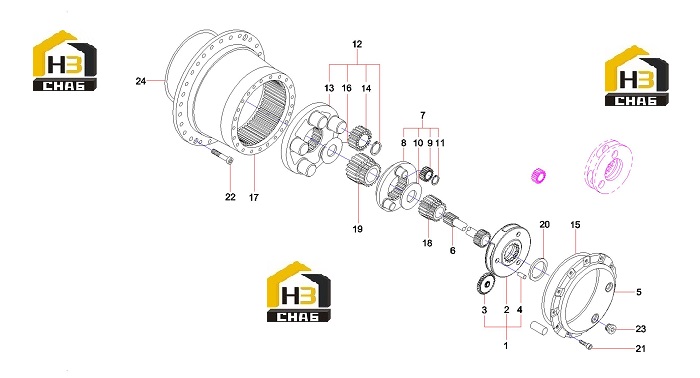

Комплектующие бортового редуктора 60180066

← Винт регулировки (часть 3) 60118416 Комплектующие бортового редуктора 60180066 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Carrier AS, planetary gear

Каталожный номер:60118424

Комплект:1

Примечание:

№ на схеме:2

Наименование:Carrier, planetary gear

Каталожный номер:60118422

Комплект:1

Примечание:

№ на схеме:3

Наименование:Gear AS, spur

Каталожный номер:60118429

Комплект:3

Примечание:

№ на схеме:4

Наименование:Pin

Каталожный номер:60118449

Комплект:3

Примечание:

№ на схеме:5

Наименование:Cover

Каталожный номер:60118405

Комплект:1

Примечание:

№ на схеме:6

Наименование:Pinion

Каталожный номер:60118420

Комплект:1

Примечание:

№ на схеме:7

Наименование:Carrier AS, planetary gear

Каталожный номер:60118426

Комплект:1

Примечание:

№ на схеме:8

Наименование:Carrier, planetary gear

Каталожный номер:60118423

Комплект:1

Примечание:

№ на схеме:9

Наименование:Gear AS, spur

Каталожный номер:60118431

Комплект:3

Примечание:

№ на схеме:10

Наименование:Washer

Каталожный номер:60118445

Комплект:1

Примечание:

№ на схеме:11

Наименование:Circlip

Каталожный номер:60118409

Комплект:3

Примечание:

№ на схеме:12

Наименование:Carrier AS, planetary gear

Каталожный номер:60118425

Комплект:1

Примечание:

№ на схеме:13

Наименование:Carrier, planetary gear

Каталожный номер:60118421

Комплект:1

Примечание:

№ на схеме:14

Наименование:Gear AS, spur

Каталожный номер:60118430

Комплект:5

Примечание:

№ на схеме:15

Наименование:O-ring

Каталожный номер:60118455

Комплект:1

Примечание:

№ на схеме:16

Наименование:Washer

Каталожный номер:60118446

Комплект:1

Примечание:

№ на схеме:17

Наименование:Gear, crown

Каталожный номер:60118419

Комплект:1

Примечание:

№ на схеме:18

Наименование:Gear, spur

Каталожный номер:60118427

Комплект:1

Примечание:

№ на схеме:19

Наименование:Gear, spur

Каталожный номер:60118428

Комплект:1

Примечание:

№ на схеме:20

Наименование:Washer

Каталожный номер:60118447

Комплект:1

Примечание:

№ на схеме:21

Наименование:Bolt

Каталожный номер:60118441

Комплект:15

Примечание:

№ на схеме:22

Наименование:Screw, cylinder head

Каталожный номер:60118448

Комплект:2

Примечание:

№ на схеме:23

Наименование:Plug, screw

Каталожный номер:60118444

Комплект:2

Примечание:

№ на схеме:24

Наименование:O-ring

Каталожный номер:60118454

Комплект:1

Примечание:
