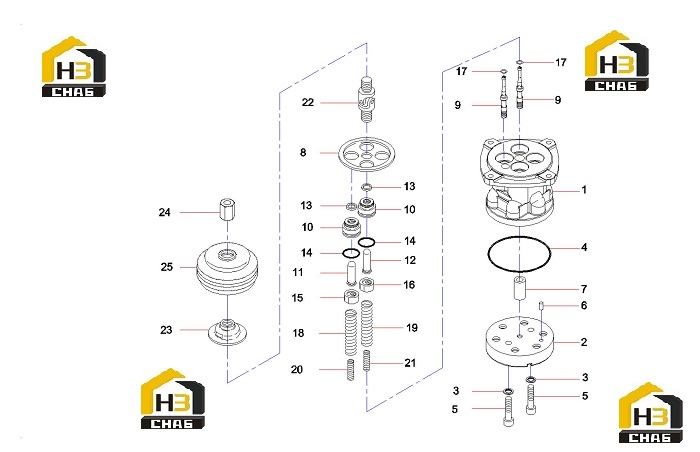

Клапан пилотный 60210244

← Трубопровод гидравлический управления (часть 2) 11366642 Клапан контрольно-регулирующий (pvd8pc5020a) 60004101 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Housing

Каталожный номер:60008795

Комплект:1

Примечание:

№ на схеме:2

Наименование:Plate, connecting, oil port

Каталожный номер:60008810

Комплект:1

Примечание:

№ на схеме:3

Наименование:Washer, seal

Каталожный номер:60008598

Комплект:2

Примечание:

№ на схеме:4

Наименование:O-ring

Каталожный номер:60008799

Комплект:1

Примечание:

№ на схеме:5

Наименование:Screw, socket head

Каталожный номер:60008786

Комплект:2

Примечание:

№ на схеме:6

Наименование:Pin, spring

Каталожный номер:60038259

Комплект:1

Примечание:

№ на схеме:7

Наименование:Sleeve

Каталожный номер:60008806

Комплект:1

Примечание:

№ на схеме:8

Наименование:Plate

Каталожный номер:60037936

Комплект:1

Примечание:

№ на схеме:9

Наименование:SPOOL

Каталожный номер:60230200

Комплект:4

Примечание:

№ на схеме:10

Наименование:Plug

Каталожный номер:60221602

Комплект:4

Примечание:

№ на схеме:11

Наименование:Pushrod

Каталожный номер:60008599

Комплект:2

Примечание:

№ на схеме:12

Наименование:Plunger

Каталожный номер:60038601

Комплект:2

Примечание:

№ на схеме:13

Наименование:SEAL

Каталожный номер:60230199

Комплект:4

Примечание:

№ на схеме:14

Наименование:O-ring

Каталожный номер:60221603

Комплект:4

Примечание:

№ на схеме:15

Наименование:Seat, spring

Каталожный номер:60008758

Комплект:2

Примечание:

№ на схеме:16

Наименование:Seat, spring

Каталожный номер:60038272

Комплект:2

Примечание:

№ на схеме:17

Наименование:Washer

Каталожный номер:60008597

Комплект:4

Примечание:

№ на схеме:18

Наименование:Spring

Каталожный номер:60086043

Комплект:2

Примечание:

№ на схеме:19

Наименование:Spring

Каталожный номер:60221604

Комплект:2

Примечание:

№ на схеме:20

Наименование:Spring

Каталожный номер:60221605

Комплект:2

Примечание:

№ на схеме:21

Наименование:Spring

Каталожный номер:60221606

Комплект:2

Примечание:

№ на схеме:22

Наименование:Connector

Каталожный номер:60008602

Комплект:1

Примечание:

№ на схеме:23

Наименование:Plate, circular

Каталожный номер:60008809

Комплект:1

Примечание:

№ на схеме:24

Наименование:Nut

Каталожный номер:60038479

Комплект:1

Примечание:

№ на схеме:25

Наименование:Cover, rubber

Каталожный номер:60192531

Комплект:1

Примечание:
