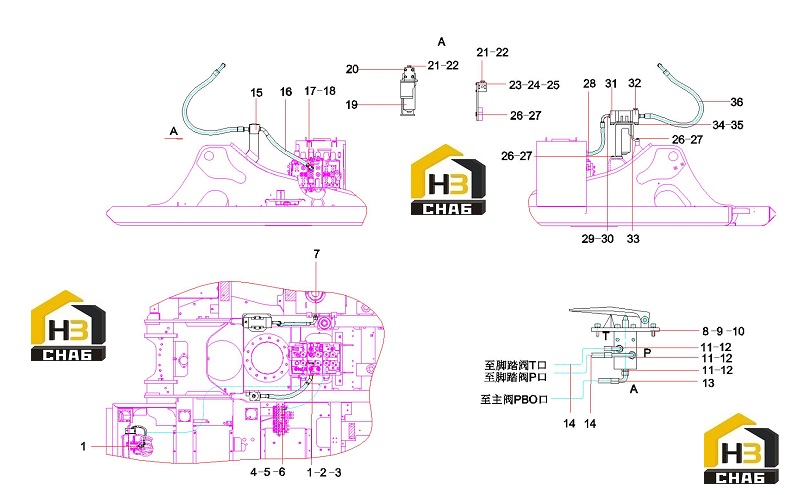

Трубопровод стрелы 13681909

← Трубопровод стрелы 13680742 Трубопровод стрелы 13681909 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Connector, pipe

Каталожный номер:B210780000015

Комплект:3

Примечание:

№ на схеме:2

Наименование:Joint

Каталожный номер:11287446

Комплект:1

Примечание:G3/8-M16

№ на схеме:3

Наименование:O-ring 13.8×2.4JISB2401

Каталожный номер:B230101000049

Комплект:1

Примечание:

№ на схеме:4

Наименование:Hose Assembly

Каталожный номер:21017526

Комплект:1

Примечание:

№ на схеме:5

Наименование:Valve, shuttle, three-way

Каталожный номер:B220401000316

Комплект:1

Примечание:

№ на схеме:6

Наименование:Connector, pipe

Каталожный номер:B210780001404

Комплект:1

Примечание:

№ на схеме:7

Наименование:Connector

Каталожный номер:11159187

Комплект:1

Примечание:G1-M45

№ на схеме:8

Наименование:Valve, foot

Каталожный номер:B220402000338

Комплект:1

Примечание:

№ на схеме:9

Наименование:Screw M6×25GB70.1

Каталожный номер:A210204000132

Комплект:3

Примечание:

№ на схеме:10

Наименование:Washer 6GB93

Каталожный номер:A210401000016

Комплект:3

Примечание:

№ на схеме:11

Наименование:O-ring

Каталожный номер:B230101000047

Комплект:3

Примечание:

№ на схеме:12

Наименование:Connector

Каталожный номер:A820205002445

Комплект:3

Примечание:

№ на схеме:13

Наименование:Hose, rubber

Каталожный номер:21021136

Комплект:1

Примечание:

№ на схеме:14

Наименование:Hose Assembly

Каталожный номер:A831313035000

Комплект:2

Примечание:

№ на схеме:15

Наименование:Transitional

Каталожный номер:12851900

Комплект:1

Примечание:

№ на схеме:16

Наименование:rubber hose

Каталожный номер:60213516

Комплект:1

Примечание:

№ на схеме:17

Наименование:Flange, Split

Каталожный номер:B210780000693

Комплект:12

Примечание:

№ на схеме:18

Наименование:Screw M14×45GB70.1 10.9

Каталожный номер:A210204000454

Комплект:24

Примечание:

№ на схеме:19

Наименование:Oil return filter

Каталожный номер:60197320

Комплект:1

Примечание:

№ на схеме:20

Наименование:Screw

Каталожный номер:A210204000056

Комплект:8

Примечание:

№ на схеме:21

Наименование:Plug

Каталожный номер:10514225

Комплект:2

Примечание:

№ на схеме:22

Наименование:O-ring 23.7×3.5JISB2401

Каталожный номер:B230101000356

Комплект:2

Примечание:

№ на схеме:23

Наименование:Left Supporting

Каталожный номер:12850917

Комплект:1

Примечание:

№ на схеме:24

Наименование:Bolt

Каталожный номер:A210111000313

Комплект:4

Примечание:

№ на схеме:25

Наименование:Washer

Каталожный номер:A210405000002

Комплект:4

Примечание:

№ на схеме:26

Наименование:Bolt M16×45GB5783 10.9

Каталожный номер:A210111000106

Комплект:10

Примечание:

№ на схеме:27

Наименование:Washer 16GB1230

Каталожный номер:A210491000118

Комплект:10

Примечание:

№ на схеме:28

Наименование:Hose,rubber

Каталожный номер:B230103005895

Комплект:1

Примечание:

№ на схеме:29

Наименование:Flange, split

Каталожный номер:B210780000644

Комплект:2

Примечание:

№ на схеме:30

Наименование:Screw M10×30GB70.1 10.9

Каталожный номер:A210204000354

Комплект:4

Примечание:

№ на схеме:31

Наименование:Transition Block

Каталожный номер:13671011

Комплект:1

Примечание:

№ на схеме:32

Наименование:flange block SY485C1I3KH.1.2.7

Каталожный номер:13663760

Комплект:1

Примечание:

№ на схеме:33

Наименование:SUPPORT SY485C1I3KH.1.2.7.3A

Каталожный номер:13663765

Комплект:1

Примечание:

№ на схеме:34

Наименование:Bolt M12×40GB5783 10.9

Каталожный номер:A210111000204

Комплект:8

Примечание:

№ на схеме:35

Наименование:Washer 12GB1230

Каталожный номер:A210491000121

Комплект:8

Примечание:

№ на схеме:36

Наименование:rubber hose

Каталожный номер:60213515

Комплект:2

Примечание:
