Трубопровод левого цилиндра стрелы 13611495

← Цилиндр стрелы 60277012 Трубопровод левого цилиндра стрелы 13611495 →

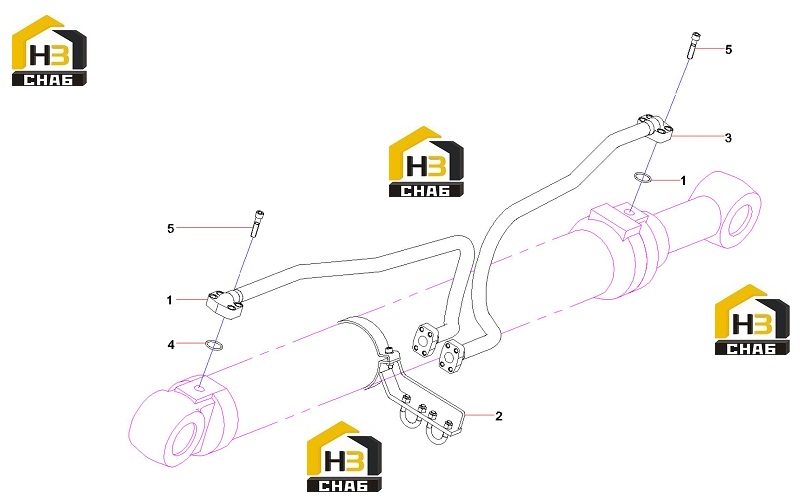

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Left locular steel tube assembly

Каталожный номер:13561126

Комплект:1

Примечание:

№ на схеме:2

Наименование:pipe clip combination

Каталожный номер:13519358

Комплект:1

Примечание:

№ на схеме:3

Наименование:Left large-lumen steel

Каталожный номер:13666448

Комплект:1

Примечание:

№ на схеме:4

Наименование:O-ring

Каталожный номер:B230101000456

Комплект:2

Примечание:

№ на схеме:5

Наименование:Screw M12×45GB70.1 10.9

Каталожный номер:A210204000462

Комплект:8

Примечание:
