Трубки водяные 60311200

Трубки водяные 60311200

← Комплектующие термостата 60311189 Вентилятор и ремень 60311211 →

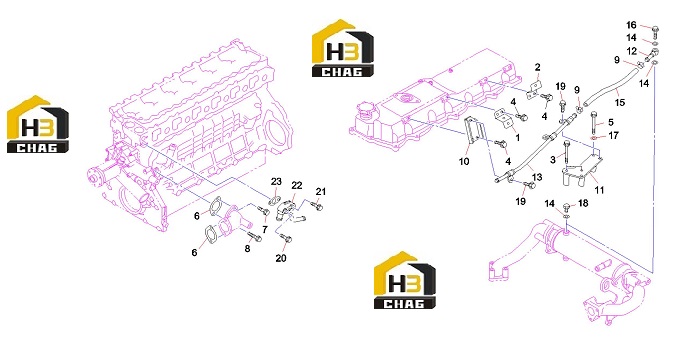

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Bracket
Каталожный номер:60311201
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Bracket
Каталожный номер:60311202
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:BOLT
Каталожный номер:60271960
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Bolt
Каталожный номер:B229900004849
Комплект:6
Примечание:M8×12
0 ₽
шт
№ на схеме:5
Наименование:Bolt
Каталожный номер:60115472
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Gasket
Каталожный номер:60008981
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Bolt
Каталожный номер:60003567
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Bolt
Каталожный номер:B229900004897
Комплект:2
Примечание:M8×25
0 ₽
шт
№ на схеме:9
Наименование:Clamp - Water Hose
Каталожный номер:60115541
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Bracket
Каталожный номер:60311203
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Bracket
Каталожный номер:60311204
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Pipe
Каталожный номер:60311205
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Pipe
Каталожный номер:60311206
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Gasket
Каталожный номер:B230101001237
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Hose
Каталожный номер:60311207
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Bolt
Каталожный номер:60311208
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Washer
Каталожный номер:60115364
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Plug
Каталожный номер:60115402
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Bolt
Каталожный номер:B229900004850
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Bolt
Каталожный номер:B229900004857
Комплект:1
Примечание:M8×70
0 ₽
шт
№ на схеме:21
Наименование:Bolt 028861-6700 M16×70 flange
Каталожный номер:60311209
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:By-pass water pipe
Каталожный номер:60311210
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:Gasket
Каталожный номер:B229900004541
Комплект:1
Примечание:
