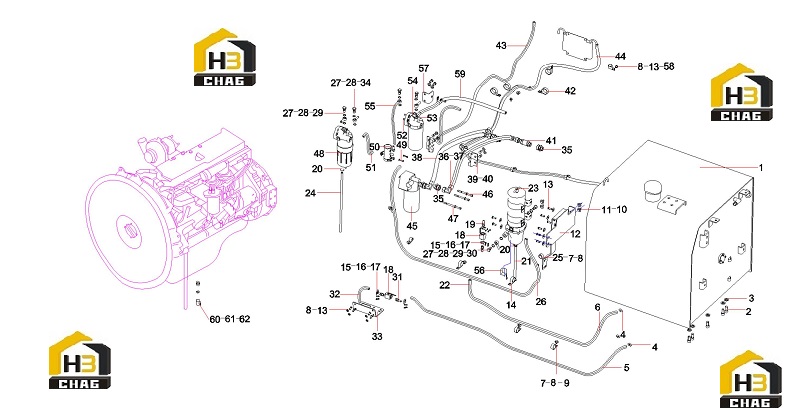

Система топливная 13443476

← Система демпфирования и передачи 13434409 Система топливная 13443476 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Fuel Tank Assy

Каталожный номер:13604742

Комплект:1

Примечание:

№ на схеме:2

Наименование:Screw M16×55GB70.1 10.9

Каталожный номер:A210204000312

Комплект:10

Примечание:

№ на схеме:3

Наименование:plant SY365CDI3K.1.3.5-29

Каталожный номер:13667768

Комплект:10

Примечание:

№ на схеме:4

Наименование:Clamp, hose

Каталожный номер:60202896

Комплект:18

Примечание:

№ на схеме:5

Наименование:fuel tank drainage tube

Каталожный номер:13536177

Комплект:1

Примечание:

№ на схеме:6

Наименование:Oil-out tube of fuel tank

Каталожный номер:13537077

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bolt M10×16GB5783 10.9

Каталожный номер:A210111000195

Комплект:20

Примечание:

№ на схеме:8

Наименование:Washer

Каталожный номер:24000637

Комплект:40

Примечание:10GB97.1

№ на схеме:9

Наименование:Clamp, harness

Каталожный номер:60119587

Комплект:3

Примечание:

№ на схеме:10

Наименование:Bolt M12×40GB5783 10.9

Каталожный номер:A210111000204

Комплект:6

Примечание:

№ на схеме:11

Наименование:Washer

Каталожный номер:24000639

Комплект:10

Примечание:12GB97.1

№ на схеме:12

Наименование:Mounting support

Каталожный номер:13535475

Комплект:1

Примечание:

№ на схеме:13

Наименование:Bolt M10×25GB5783 10.9

Каталожный номер:A210111000197

Комплект:9

Примечание:

№ на схеме:14

Наименование:Clamp, harness

Каталожный номер:60149607

Комплект:1

Примечание:

№ на схеме:15

Наименование:Nut M6GB6170

Каталожный номер:A210307000016

Комплект:8

Примечание:

№ на схеме:16

Наименование:Washer

Каталожный номер:24000632

Комплект:10

Примечание:6GB97.1

№ на схеме:17

Наименование:U-bolt

Каталожный номер:11371487

Комплект:4

Примечание:

№ на схеме:18

Наименование:Valve, ball

Каталожный номер:24002027

Комплект:2

Примечание:

№ на схеме:19

Наименование:ConnectorSY335C9I4K.1.3.5-11

Каталожный номер:12566635

Комплект:2

Примечание:

№ на схеме:20

Наименование:Clamp, hose

Каталожный номер:60202895

Комплект:3

Примечание:φ8-φ16

№ на схеме:21

Наименование:filter drainage pipe

Каталожный номер:13444759

Комплект:1

Примечание:

№ на схеме:22

Наименование:prefiltration oil-in tube

Каталожный номер:13546556

Комплект:1

Примечание:

№ на схеме:23

Наименование:Fuel filter

Каталожный номер:60249071

Комплект:1

Примечание:

№ на схеме:24

Наименование:drainage pipe SY365CDI3K.1.3.5-

Каталожный номер:13444758

Комплект:1

Примечание:

№ на схеме:25

Наименование:Harness clamp

Каталожный номер:60149605

Комплект:4

Примечание:

№ на схеме:26

Наименование:Prefiltration oil-out tube

Каталожный номер:13536986

Комплект:1

Примечание:

№ на схеме:27

Наименование:Bolt, articulated

Каталожный номер:A210199000016

Комплект:6

Примечание:

№ на схеме:28

Наименование:Washer

Каталожный номер:A210459000002

Комплект:12

Примечание:

№ на схеме:29

Наименование:Pipe

Каталожный номер:12264312

Комплект:3

Примечание:

№ на схеме:30

Наименование:Reducer

Каталожный номер:12518431

Комплект:2

Примечание:

№ на схеме:31

Наименование:Adapter

Каталожный номер:11371488

Комплект:2

Примечание:

№ на схеме:32

Наименование:Drainage tube of ball valve

Каталожный номер:13537212

Комплект:1

Примечание:

№ на схеме:33

Наименование:drain valve installation plate

Каталожный номер:13535316

Комплект:1

Примечание:

№ на схеме:34

Наименование:Pipe connectorII

Каталожный номер:13446043

Комплект:3

Примечание:

№ на схеме:35

Наименование:Connector

Каталожный номер:A820205000942

Комплект:2

Примечание:

№ на схеме:36

Наименование:Elbow

Каталожный номер:B210780000028

Комплект:2

Примечание:

№ на схеме:37

Наименование:Engine oil hose

Каталожный номер:60153917

Комплект:1

Примечание:1SN20-DKOL-DKOL90

№ на схеме:38

Наименование:Rubber Hose

Каталожный номер:60137430

Комплект:1

Примечание:

№ на схеме:39

Наименование:Clamp, pipe

Каталожный номер:12020025

Комплект:2

Примечание:

№ на схеме:40

Наименование:Bolt

Каталожный номер:24000289

Комплект:4

Примечание:

№ на схеме:41

Наименование:Pipe connector

Каталожный номер:12329107

Комплект:2

Примечание:

№ на схеме:42

Наименование:Harness clamp

Каталожный номер:60086357

Комплект:6

Примечание:

№ на схеме:43

Наименование:fuel cooler oil-in pipe

Каталожный номер:13546523

Комплект:1

Примечание:

№ на схеме:44

Наименование:fuel tank return tube

Каталожный номер:13546492

Комплект:1

Примечание:

№ на схеме:45

Наименование:Filter, engine oil

Каталожный номер:B222100000560

Комплект:1

Примечание:

№ на схеме:46

Наименование:bolt

Каталожный номер:60273730

Комплект:2

Примечание:M10×150(GB5782) 10.9

№ на схеме:47

Наименование:Bolt M10×120GB5782 10.9

Каталожный номер:A210111000365

Комплект:2

Примечание:

№ на схеме:48

Наименование:Fuel coarse filter

Каталожный номер:60064763

Комплект:1

Примечание:

№ на схеме:49

Наименование:Bolt M6×35GB5783

Каталожный номер:A210111000083

Комплект:2

Примечание:

№ на схеме:50

Наименование:Fuel pump

Каталожный номер:60018583

Комплект:1

Примечание:

№ на схеме:51

Наименование:Fuel pump inlet pipe

Каталожный номер:13546450

Комплект:1

Примечание:

№ на схеме:52

Наименование:Bolt M10×40GB5783 10.9

Каталожный номер:21005186

Комплект:4

Примечание:

№ на схеме:53

Наименование:Bolt M10×80GB5783-00 10.9

Каталожный номер:A210111000295

Комплект:2

Примечание:

№ на схеме:54

Наименование:Fule filter

Каталожный номер:60250940

Комплект:1

Примечание:

№ на схеме:55

Наименование:oil-out tube of pump

Каталожный номер:13546318

Комплект:1

Примечание:

№ на схеме:56

Наименование:Water sensor

Каталожный номер:A240600000260

Комплект:1

Примечание:

№ на схеме:57

Наименование:Fixed plate assembly

Каталожный номер:13443991

Комплект:1

Примечание:

№ на схеме:58

Наименование:Clamp, harness

Каталожный номер:60086354

Комплект:8

Примечание:

№ на схеме:59

Наименование:oil inlet tube of engine

Каталожный номер:13546307

Комплект:1

Примечание:

№ на схеме:60

Наименование:Washer, copper

Каталожный номер:60006360

Комплект:1

Примечание:

№ на схеме:61

Наименование:Connector, valve, oil drain

Каталожный номер:11604207

Комплект:1

Примечание:

№ на схеме:62

Наименование:Valve AS, shut off, engine oil

Каталожный номер:B220401000916

Комплект:1

Примечание:
