Поручень 13525810

Поручень 13525810

← Пластины защитные 13346457 Поручень 13525810 →

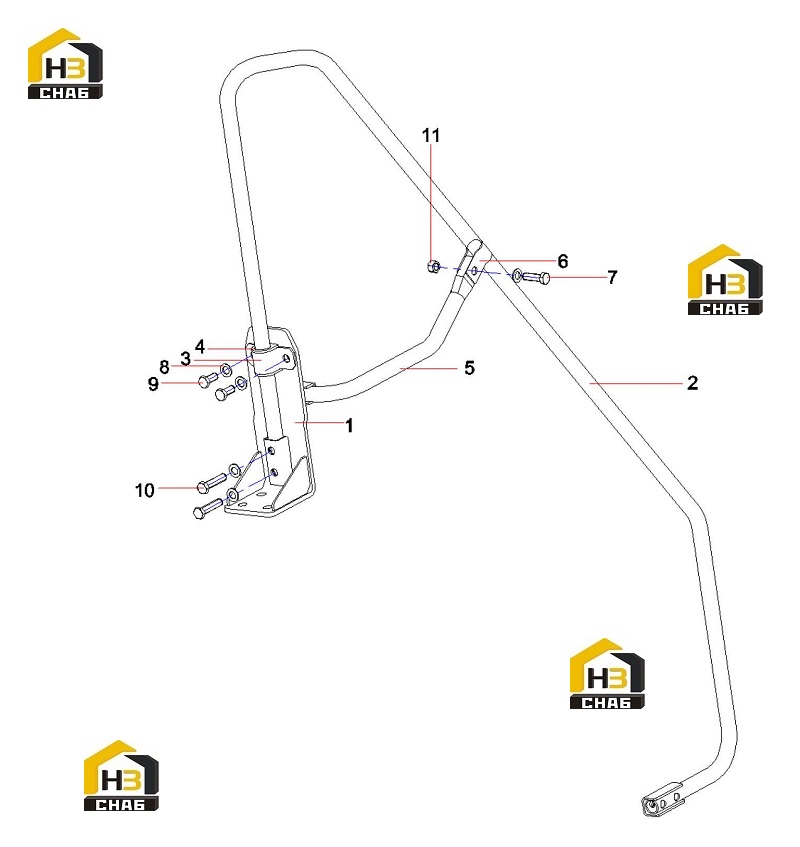

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Installation plate
Каталожный номер:13525811
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Hand banister
Каталожный номер:13525803
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:fixed clamp SY365CDI2KH.1.6.17-
Каталожный номер:13525800
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:rubber sleeve
Каталожный номер:13488842
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:supporting rod
Каталожный номер:13525805
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Plate SY365CDI2KH.1.6.17-10
Каталожный номер:13525808
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Bolt
Каталожный номер:A210111000243
Комплект:1
Примечание:M16×50GB5783 10.9
0 ₽
шт
№ на схеме:8
Наименование:Washer 16GB97.1
Каталожный номер:A210405000003
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Bolt M16×35GB5783 10.9
Каталожный номер:A210111000212
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Bolt M16×70GB5783 10.9
Каталожный номер:A210111000291
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Nut M16GB617010
Каталожный номер:A210307000028
Комплект:1
Примечание:
