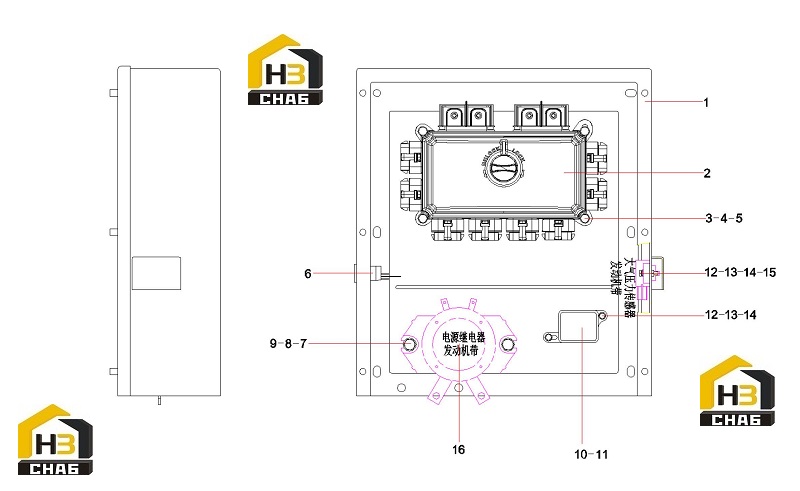

Коробка электрическая 13560459

← Электрооборудование кузова 13561946 Шильдики (часть 1) 13347006 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Electrical box

Каталожный номер:13548834

Комплект:1

Примечание:

№ на схеме:1

Наименование:Electrical box

Каталожный номер:13548834

Комплект:1

Примечание:

№ на схеме:2

Наименование:Integrated box

Каталожный номер:13558716

Комплект:1

Примечание:

№ на схеме:2

Наименование:Integrated box

Каталожный номер:13558716

Комплект:1

Примечание:

№ на схеме:3

Наименование:Screw M6×16GB70.1

Каталожный номер:A210204000130

Комплект:4

Примечание:

№ на схеме:3

Наименование:Screw M6×16GB70.1

Каталожный номер:A210204000130

Комплект:4

Примечание:

№ на схеме:4

Наименование:Washer

Каталожный номер:24000632

Комплект:4

Примечание:6GB97.1

№ на схеме:4

Наименование:Washer

Каталожный номер:24000632

Комплект:4

Примечание:6GB97.1

№ на схеме:5

Наименование:Washer

Каталожный номер:60060564

Комплект:4

Примечание:6GB93

№ на схеме:5

Наименование:Washer

Каталожный номер:60060564

Комплект:4

Примечание:6GB93

№ на схеме:6

Наименование:Socket, two-wire

Каталожный номер:B241000000022

Комплект:1

Примечание:

№ на схеме:6

Наименование:Socket, two-wire

Каталожный номер:B241000000022

Комплект:1

Примечание:

№ на схеме:7

Наименование:Screw M8×25GB70.1 10.9

Каталожный номер:A210204000341

Комплект:2

Примечание:

№ на схеме:7

Наименование:Screw M8×25GB70.1 10.9

Каталожный номер:A210204000341

Комплект:2

Примечание:

№ на схеме:8

Наименование:Washer

Каталожный номер:24000511

Комплект:2

Примечание:8GB93

№ на схеме:8

Наименование:Washer

Каталожный номер:24000511

Комплект:2

Примечание:8GB93

№ на схеме:9

Наименование:Washer

Каталожный номер:24000633

Комплект:2

Примечание:8GB97.1

№ на схеме:9

Наименование:Washer

Каталожный номер:24000633

Комплект:2

Примечание:8GB97.1

№ на схеме:10

Наименование:Box, fuse

Каталожный номер:A241300000059

Комплект:1

Примечание:

№ на схеме:10

Наименование:Box, fuse

Каталожный номер:A241300000059

Комплект:1

Примечание:

№ на схеме:11

Наименование:Fuse

Каталожный номер:A241300000031

Комплект:2

Примечание:

№ на схеме:11

Наименование:Fuse

Каталожный номер:A241300000031

Комплект:2

Примечание:

№ на схеме:12

Наименование:Screw M4×16GB818

Каталожный номер:A210210000023

Комплект:4

Примечание:

№ на схеме:12

Наименование:Screw M4×16GB818

Каталожный номер:A210210000023

Комплект:4

Примечание:

№ на схеме:13

Наименование:Washer

Каталожный номер:24000508

Комплект:4

Примечание:

№ на схеме:13

Наименование:Washer

Каталожный номер:24000508

Комплект:4

Примечание:

№ на схеме:14

Наименование:Washer

Каталожный номер:60060562

Комплект:4

Примечание:4GB97.1

№ на схеме:14

Наименование:Washer

Каталожный номер:60060562

Комплект:4

Примечание:4GB97.1

№ на схеме:15

Наименование:Sensor

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:15

Наименование:Sensor

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:16

Наименование:Battery relay

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:16

Наименование:Battery relay

Каталожный номер:-

Комплект:1

Примечание:Modification or other
