Комплектующие левой двери 13517642

Комплектующие левой двери 13517642

← Комплектующие левой двери 13605011 Комплектующие левой двери 13517642 →

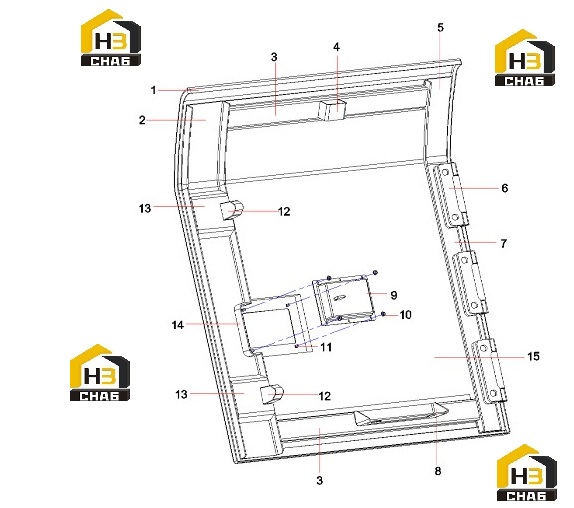

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Left door plate
Каталожный номер:13517634
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:reinforced rib SY365CDI2KH.1.6.2
Каталожный номер:13517637
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:reinforced rib SY365CDI2KH.1.6.2
Каталожный номер:13517635
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Plate SY365CDI2KH.1.6.2-10
Каталожный номер:13604867
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:rib SY365CDI2KH.1.6.3-6
Каталожный номер:13525725
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Hinge SY285R1M2K.1.2.10.1.2.5
Каталожный номер:13206007
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:rib SY365CDI2KH.1.6.3-7
Каталожный номер:13525726
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Groove plate SY365CFI2KH.1.6.2
Каталожный номер:13346529
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Lock, door
Каталожный номер:A222200000012
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Nut
Каталожный номер:11817218
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Anchor, clamp
Каталожный номер:11817247
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:spacing block SY365CDI2KH.1.6.1
Каталожный номер:13517596
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:plate SY365CDI2KH.1.6.2-8
Каталожный номер:13517599
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:reinforced plate
Каталожный номер:13517598
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:sponge SY365CDI2KH.1.6.2-4
Каталожный номер:13517636
Комплект:1
Примечание:
