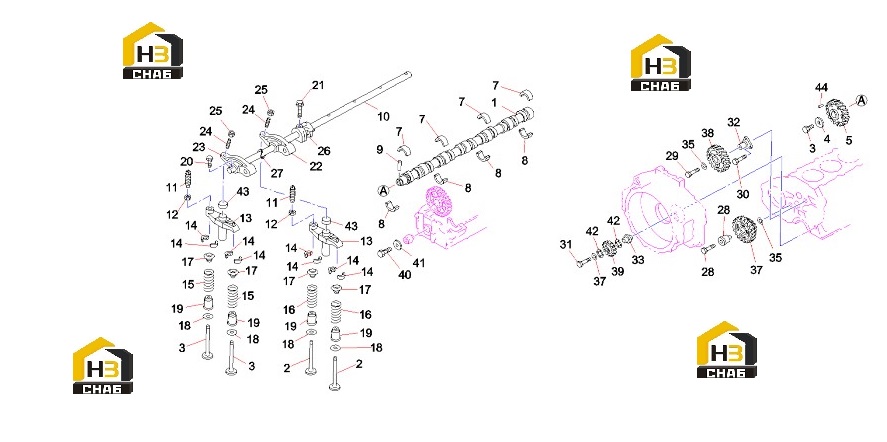

Вал распределительный и клапан для впуска-выпуска воздуха 60311946

← Поддон и щуп масляный 60311942 Вал коленчатый, поршень и маховик 60311965 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Camshaft

Каталожный номер:60311947

Комплект:1

Примечание:

№ на схеме:2

Наименование:Intake Valve

Каталожный номер:60311948

Комплект:12

Примечание:

№ на схеме:3

Наименование:Drain Valve

Каталожный номер:60311949

Комплект:12

Примечание:

№ на схеме:4

Наименование:Bolt

Каталожный номер:B229900004949

Комплект:1

Примечание:

№ на схеме:5

Наименование:Washer

Каталожный номер:B229900004632

Комплект:1

Примечание:

№ на схеме:7

Наименование:Upper bearing bush

Каталожный номер:60311951

Комплект:4

Примечание:

№ на схеме:8

Наименование:Bearing, Lower

Каталожный номер:B229900005051

Комплект:4

Примечание:

№ на схеме:9

Наименование:Dowel

Каталожный номер:B229900005058

Комплект:1

Примечание:

№ на схеме:10

Наименование:Rock arm shaft

Каталожный номер:60311952

Комплект:1

Примечание:

№ на схеме:11

Наименование:Bolt

Каталожный номер:B229900004792

Комплект:12

Примечание:

№ на схеме:12

Наименование:Nut

Каталожный номер:B229900004824

Комплект:12

Примечание:

№ на схеме:13

Наименование:Support, Rocker Arm

Каталожный номер:B229900004442

Комплект:12

Примечание:

№ на схеме:14

Наименование:Locker

Каталожный номер:B222200000044

Комплект:48

Примечание:

№ на схеме:15

Наименование:Spring, Valve ( Outlet)

Каталожный номер:B229900005021

Комплект:12

Примечание:

№ на схеме:16

Наименование:Inlet valve spring

Каталожный номер:60311953

Комплект:12

Примечание:

№ на схеме:17

Наименование:Seat, Valve Spring

Каталожный номер:B229900005041

Комплект:24

Примечание:

№ на схеме:18

Наименование:Seat, Valve Spring

Каталожный номер:B229900005042

Комплект:24

Примечание:

№ на схеме:19

Наименование:Air valve sealing

Каталожный номер:60311954

Комплект:24

Примечание:

№ на схеме:20

Наименование:Bolt

Каталожный номер:B229900004855

Комплект:2

Примечание:

№ на схеме:21

Наименование:Bolt

Каталожный номер:B229900004945

Комплект:5

Примечание:

№ на схеме:22

Наименование:Rocker Arm

Каталожный номер:B229900004437

Комплект:6

Примечание:

№ на схеме:23

Наименование:Rocker Arm

Каталожный номер:B229900004438

Комплект:6

Примечание:

№ на схеме:24

Наименование:Screw

Каталожный номер:B229900005070

Комплект:12

Примечание:

№ на схеме:25

Наименование:Nut

Каталожный номер:B229900004795

Комплект:12

Примечание:

№ на схеме:26

Наименование:Bracket

Каталожный номер:B229900005076

Комплект:5

Примечание:

№ на схеме:27

Наименование:Spring

Каталожный номер:B229900005075

Комплект:6

Примечание:

№ на схеме:28

Наименование:Bolt 016956-4600 M14x60

Каталожный номер:60311955

Комплект:1

Примечание:

№ на схеме:29

Наименование:Bolt

Каталожный номер:B229900004846

Комплект:1

Примечание:

№ на схеме:30

Наименование:Bolt

Каталожный номер:B229900004865

Комплект:3

Примечание:

№ на схеме:31

Наименование:Bolt

Каталожный номер:B229900004953

Комплект:1

Примечание:

№ на схеме:32

Наименование:Shaft, Idler

Каталожный номер:B229900004232

Комплект:1

Примечание:

№ на схеме:33

Наименование:Idler wheel axle

Каталожный номер:60311956

Комплект:1

Примечание:

№ на схеме:35

Наименование:Idler rim

Каталожный номер:60311958

Комплект:2

Примечание:

№ на схеме:37

Наименование:Idler gear

Каталожный номер:60311960

Комплект:1

Примечание:

№ на схеме:38

Наименование:Idler gear

Каталожный номер:60311961

Комплект:1

Примечание:

№ на схеме:39

Наименование:Idler gear

Каталожный номер:60311962

Комплект:1

Примечание:

№ на схеме:40

Наименование:Bolt

Каталожный номер:B229900004943

Комплект:1

Примечание:

№ на схеме:41

Наименование:Idler rim

Каталожный номер:60311958

Комплект:1

Примечание:

№ на схеме:42

Наименование:Washer

Каталожный номер:60311963

Комплект:2

Примечание:

№ на схеме:43

Наименование:Cover

Каталожный номер:B229900004258

Комплект:12

Примечание:

№ на схеме:44

Наименование:Pin

Каталожный номер:60311964

Комплект:2

Примечание:
