Система выхлопная 13443490 sy365cdi3k.1.3.2

← Насос топливный 60311897 Система демпфирования и передачи 13434409 sy365cdi →

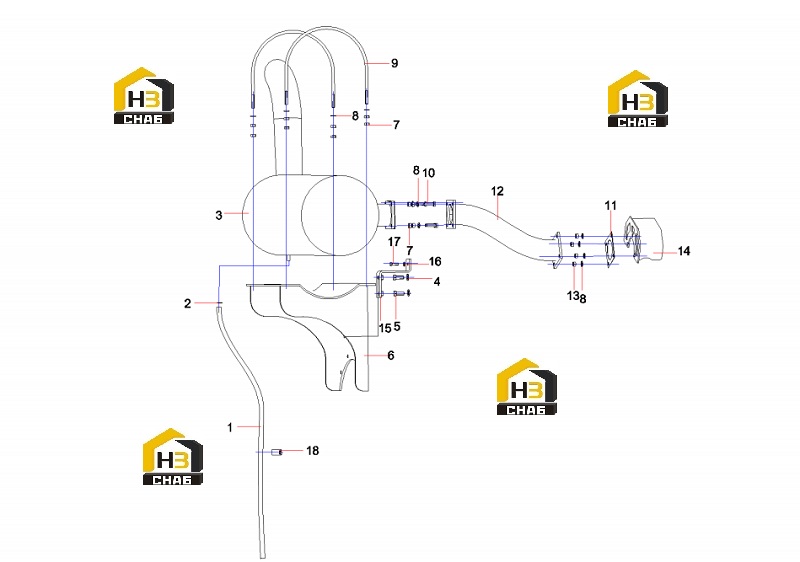

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:PIPE SY365CDI3K.1.3.2-3

Каталожный номер:13443529

Комплект:1

Примечание:

№ на схеме:2

Наименование:Clamp, hose

Каталожный номер:60202896

Комплект:1

Примечание:

№ на схеме:3

Наименование:Muffler

Каталожный номер:60265882

Комплект:1

Примечание:

№ на схеме:4

Наименование:Washer

Каталожный номер:24000639

Комплект:6

Примечание:

№ на схеме:5

Наименование:Bolt M12x30GB5783 Dacroment

Каталожный номер:24000295

Комплект:2

Примечание:

№ на схеме:6

Наименование:muffler support assembly

Каталожный номер:13546294

Комплект:1

Примечание:

№ на схеме:7

Наименование:Nut

Каталожный номер:A210307000036

Комплект:12

Примечание:

№ на схеме:8

Наименование:Washer

Каталожный номер:24000637

Комплект:12

Примечание:

№ на схеме:9

Наименование:U-type threaded rod

Каталожный номер:13546233

Комплект:2

Примечание:

№ на схеме:10

Наименование:Bolt

Каталожный номер:A210111000026

Комплект:4

Примечание:

№ на схеме:11

Наименование:plant

Каталожный номер:60312519

Комплект:1

Примечание:

№ на схеме:12

Наименование:Exhaust corrugated tube

Каталожный номер:60265883

Комплект:1

Примечание:

№ на схеме:13

Наименование:Nut

Каталожный номер:A210346000007

Комплект:8

Примечание:

№ на схеме:14

Наименование:Cover, Insulation

Каталожный номер:A810102072198

Комплект:1

Примечание:

№ на схеме:15

Наименование:Z fixed frame SY365CDI3K.1.3.2.4

Каталожный номер:13546245

Комплект:1

Примечание:

№ на схеме:16

Наименование:Washer

Каталожный номер:24000633

Комплект:1

Примечание:

№ на схеме:17

Наименование:Bolt

Каталожный номер:A210111000323

Комплект:1

Примечание:

№ на схеме:18

Наименование:Clamp, harness

Каталожный номер:60086354

Комплект:1

Примечание:
