Подшипник поворотный 13587578 sy365cdi3k.1.7

← Противовес 13439033 sy365cdi3k.1. Подшипник поворотный 13587578 sy365cdi3k.1.7 →

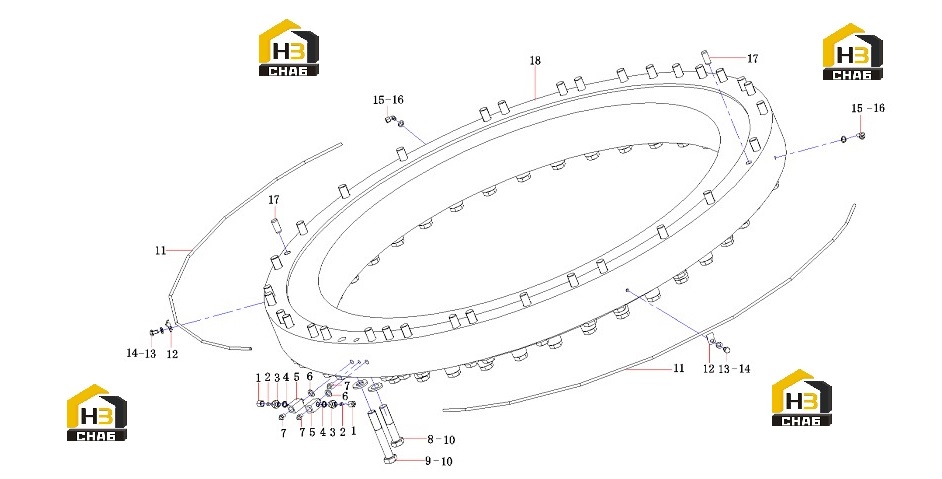

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Connector

Каталожный номер:B210780000191

Комплект:2

Примечание:

№ на схеме:2

Наименование:Sleeve, special

Каталожный номер:B229900001092

Комплект:2

Примечание:

№ на схеме:3

Наименование:Connector

Каталожный номер:A820205002483

Комплект:2

Примечание:

№ на схеме:4

Наименование:Washer

Каталожный номер:A210434000007

Комплект:2

Примечание:

№ на схеме:5

Наименование:Square joint SY485C1I3KH.1.7-2

Каталожный номер:13302540

Комплект:2

Примечание:

№ на схеме:6

Наименование:Seal, ring

Каталожный номер:A820102010428

Комплект:2

Примечание:

№ на схеме:7

Наименование:Fitting, grease

Каталожный номер:B229900000686

Комплект:3

Примечание:

№ на схеме:8

Наименование:bolt

Каталожный номер:24000246

Комплект:40

Примечание:

№ на схеме:9

Наименование:Bolt

Каталожный номер:60238692

Комплект:35

Примечание:

№ на схеме:10

Наименование:Washer 24GB1230

Каталожный номер:A210491000122

Комплект:75

Примечание:

№ на схеме:11

Наименование:Pipe SY365CDI3K.1.7-7

Каталожный номер:13587566

Комплект:2

Примечание:

№ на схеме:12

Наименование:ClampSY365C8I2KS.1.7-1

Каталожный номер:13005406

Комплект:2

Примечание:

№ на схеме:13

Наименование:Bolt

Каталожный номер:A210111000195

Комплект:2

Примечание:

№ на схеме:14

Наименование:Washer

Каталожный номер:24000637

Комплект:2

Примечание:

№ на схеме:15

Наименование:Connector

Каталожный номер:A229900006985

Комплект:2

Примечание:

№ на схеме:16

Наименование:Washer

Каталожный номер:A820102010474

Комплект:2

Примечание:

№ на схеме:17

Наименование:Pin

Каталожный номер:A820301012418

Комплект:2

Примечание:

№ на схеме:18

Наименование:Slewing ring SSf1405/50CWH

Каталожный номер:13484728

Комплект:1

Примечание:
