Коробка электрическая 13560459 sy365cdi3k.5a.4.

Коробка электрическая 13560459 sy365cdi3k.5a.4.

← Узел электрический кузова 13561946 sy3 Коробка электрическая 13560459 sy365cdi3k.5a.4. →

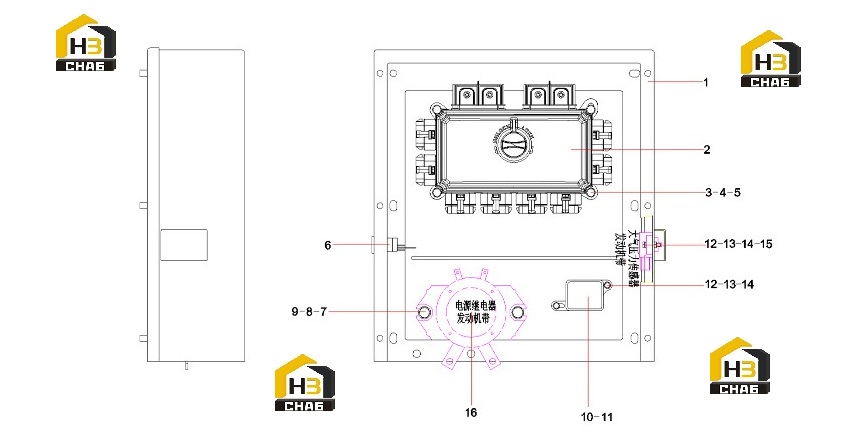

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Electrical box
Каталожный номер:13548834
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Integrated box
Каталожный номер:13558716
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Screw M6x16GB70.1
Каталожный номер:A210204000130
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Washer
Каталожный номер:24000632
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Washer
Каталожный номер:60060564
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Socket, two-wire
Каталожный номер:B241000000022
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Screw
Каталожный номер:A210204000341
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Washer
Каталожный номер:24000511
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Washer
Каталожный номер:24000633
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Box, fuse
Каталожный номер:A241300000059
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Fuse
Каталожный номер:A241300000031
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Screw
Каталожный номер:A210210000023
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Washer
Каталожный номер:24000508
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Washer
Каталожный номер:60060562
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Sensor
Каталожный номер:-
Комплект:1
Примечание:Modification or other
0 ₽
шт
№ на схеме:16
Наименование:Battery relay
Каталожный номер:-
Комплект:1
Примечание:Modification or other
