Комплектующие редуктора (часть2) b220800000390

Комплектующие редуктора (часть2) b220800000390

← Комплектующие редуктора (часть1) b220800000390 Цепи и башмаки гусениц 11296007 →

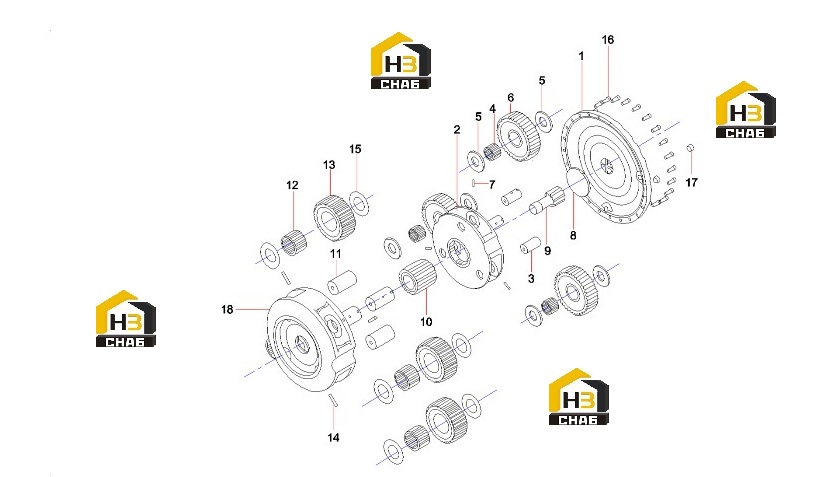

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Cover
Каталожный номер:B229900005540
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:1
Наименование:Cover
Каталожный номер:B229900005540
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Bracket - Gear (Planetary)
Каталожный номер:60075406
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Bracket - Gear (Planetary)
Каталожный номер:60075406
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Pin
Каталожный номер:60075460
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Pin
Каталожный номер:60075460
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Bearing - Needle
Каталожный номер:60075398
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Bearing - Needle
Каталожный номер:60075398
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Washer - Thrust
Каталожный номер:60075472
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Washer - Thrust
Каталожный номер:60075472
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Gear - Planetary
Каталожный номер:60075405
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Gear - Planetary
Каталожный номер:60075405
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Pin - Spring
Каталожный номер:60075417
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Pin - Spring
Каталожный номер:60075417
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Plate - Thrust
Каталожный номер:60075471
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Plate - Thrust
Каталожный номер:60075471
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Gear - Sun
Каталожный номер:60015784
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Gear - Sun
Каталожный номер:60015784
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Gear - Sun
Каталожный номер:60075407
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Gear - Sun
Каталожный номер:60075407
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Pin
Каталожный номер:60075459
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Pin
Каталожный номер:60075459
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Bearing - Needle
Каталожный номер:60075399
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Bearing - Needle
Каталожный номер:60075399
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Gear - Planetary
Каталожный номер:60015791
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Gear - Planetary
Каталожный номер:60015791
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Pin - Spring
Каталожный номер:60075418
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Pin - Spring
Каталожный номер:60075418
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Washer - Thrust
Каталожный номер:60075473
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Washer - Thrust
Каталожный номер:60075473
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Screw
Каталожный номер:A210204000354
Комплект:24
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Screw
Каталожный номер:A210204000354
Комплект:24
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Plug - Socket Head
Каталожный номер:60075445
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Plug - Socket Head
Каталожный номер:60075445
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Bracket - Gear (Planetary)
Каталожный номер:60075408
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Bracket - Gear (Planetary)
Каталожный номер:60075408
Комплект:1
Примечание:
