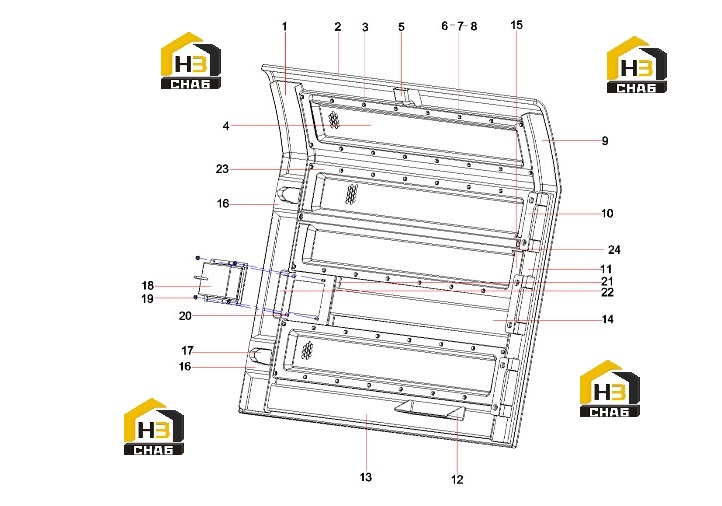

Дверь правая (корпус насоса) 13605012 sy365cdi2kh.1.6.3a

← Корпус экскаватора 13346999 sy365cfi2kh.1.6 Дверь правая (корпус насоса) 13605012 sy365cdi2kh.1.6.3a →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:reinforced rib SY365CDI2KH.1.6.2

Каталожный номер:13517637

Комплект:1

Примечание:

№ на схеме:2

Наименование:Door plate SY365CDI2KH.1.6.3-1

Каталожный номер:13525722

Комплект:1

Примечание:

№ на схеме:3

Наименование:plate SY365CDI2KH.1.6.3-5

Каталожный номер:13517648

Комплект:2

Примечание:

№ на схеме:4

Наименование:Dust-proof net

Каталожный номер:13368264

Комплект:2

Примечание:

№ на схеме:5

Наименование:Plate SY365CDI2KH.1.6.1-21

Каталожный номер:13604924

Комплект:1

Примечание:

№ на схеме:6

Наименование:Nut M5GB6170

Каталожный номер:A210307000015

Комплект:50

Примечание:

№ на схеме:7

Наименование:Bolt

Каталожный номер:21005325

Комплект:50

Примечание:

№ на схеме:8

Наименование:Washer 5GB97.1

Каталожный номер:A210405000005

Комплект:50

Примечание:

№ на схеме:9

Наименование:rib SY365CDI2KH.1.6.3-6

Каталожный номер:13525725

Комплект:1

Примечание:

№ на схеме:10

Наименование:Hinge SY285R1M2K.1.2.10.1.2.5

Каталожный номер:13206007

Комплект:3

Примечание:

№ на схеме:11

Наименование:rib SY365CDI2KH.1.6.3-7

Каталожный номер:13525726

Комплект:1

Примечание:

№ на схеме:12

Наименование:Groove plate SY365CFI2KH.1.6.2

Каталожный номер:13346529

Комплект:1

Примечание:

№ на схеме:13

Наименование:rib SY365CDI2KH.1.6.3-8

Каталожный номер:13525727

Комплект:1

Примечание:

№ на схеме:14

Наименование:rib SY365CDI2KH.1.6.3-10

Каталожный номер:13525723

Комплект:1

Примечание:

№ на схеме:15

Наименование:plate SY365CDI2KH.1.6.3-4

Каталожный номер:13517647

Комплект:1

Примечание:

№ на схеме:16

Наименование:plate SY365CDI2KH.1.6.2-8

Каталожный номер:13517599

Комплект:2

Примечание:

№ на схеме:17

Наименование:spacing block SY365CDI2KH.1.6.1

Каталожный номер:13517596

Комплект:2

Примечание:

№ на схеме:18

Наименование:Door lock

Каталожный номер:A222200000012

Комплект:1

Примечание:

№ на схеме:19

Наименование:Nut

Каталожный номер:11817218

Комплект:4

Примечание:

№ на схеме:20

Наименование:Anchor, clamp

Каталожный номер:11817247

Комплект:4

Примечание:

№ на схеме:21

Наименование:rib SY365CDI2KH.1.6.3-9

Каталожный номер:13525728

Комплект:1

Примечание:

№ на схеме:22

Наименование:reinforced plate

Каталожный номер:13517598

Комплект:1

Примечание:

№ на схеме:23

Наименование:Dust-proof net

Каталожный номер:13368277

Комплект:1

Примечание:

№ на схеме:24

Наименование:Reinforced rib

Каталожный номер:13368278

Комплект:1

Примечание:
