Бак гидравлический 13601695 sy365cdi3k.1

← Трубопровод гидравлической системы 13441701 sy365cdi3k.1.2 Бак гидравлический 13601695 sy365cdi3k.1 →

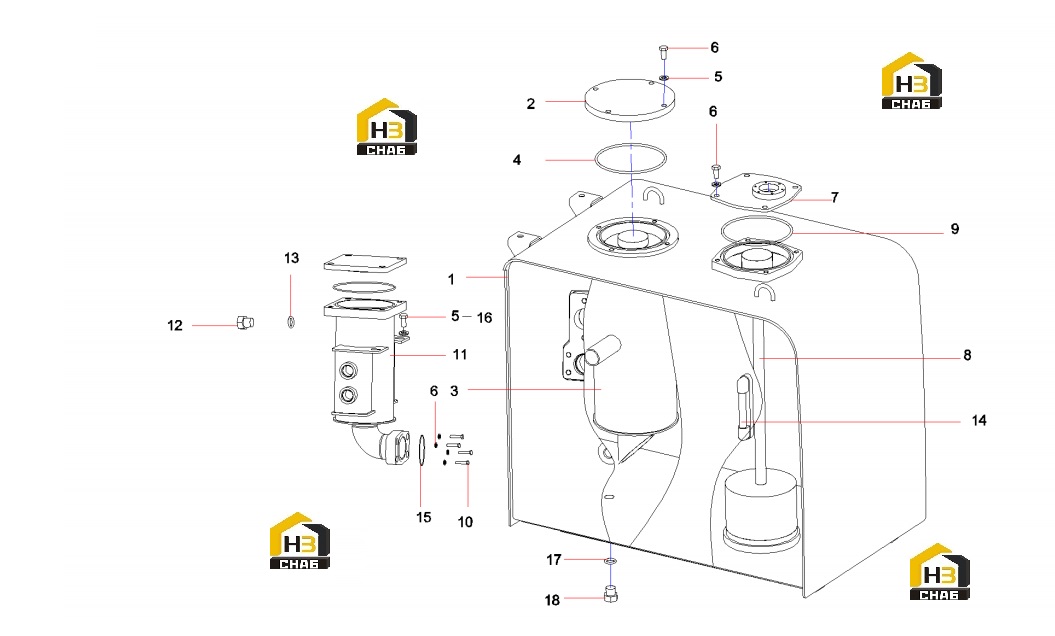

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hydraulic oil tank body

Каталожный номер:13601238

Комплект:1

Примечание:

№ на схеме:2

Наименование:Cover

Каталожный номер:10695860

Комплект:1

Примечание:

№ на схеме:3

Наименование:Filter, return oil

Каталожный номер:60014122

Комплект:1

Примечание:

№ на схеме:4

Наименование:O-ring

Каталожный номер:A210609000219

Комплект:1

Примечание:

№ на схеме:5

Наименование:Washer

Каталожный номер:24000639

Комплект:16

Примечание:

№ на схеме:6

Наименование:Bolt M12x25GB5783 10.9

Каталожный номер:A210111000101

Комплект:10

Примечание:

№ на схеме:7

Наименование:Cover, oil suction

Каталожный номер:11310338

Комплект:1

Примечание:

№ на схеме:8

Наименование:Oil suction filter

Каталожный номер:60274030

Комплект:1

Примечание:

№ на схеме:9

Наименование:O-ring 179.3x5.7JISB2401

Каталожный номер:B230101000588

Комплект:1

Примечание:

№ на схеме:10

Наименование:Screw

Каталожный номер:A210204000338

Комплект:4

Примечание:

№ на схеме:11

Наименование:Filter element AS, oil drain

Каталожный номер:12353451

Комплект:1

Примечание:

№ на схеме:12

Наименование:Plug

Каталожный номер:A820205002644

Комплект:1

Примечание:

№ на схеме:13

Наименование:O-ring

Каталожный номер:B230101000050

Комплект:1

Примечание:

№ на схеме:14

Наименование:Gauge, sight glass

Каталожный номер:A250100000174

Комплект:1

Примечание:

№ на схеме:15

Наименование:O-ring

Каталожный номер:B230101000366

Комплект:1

Примечание:

№ на схеме:16

Наименование:Screw M16x1.5GB6185.2 10

Каталожный номер:A210204000167

Комплект:2

Примечание:

№ на схеме:17

Наименование:O-ring

Каталожный номер:B230101000356

Комплект:1

Примечание:

№ на схеме:18

Наименование:Plug

Каталожный номер:10514225

Комплект:1

Примечание:
