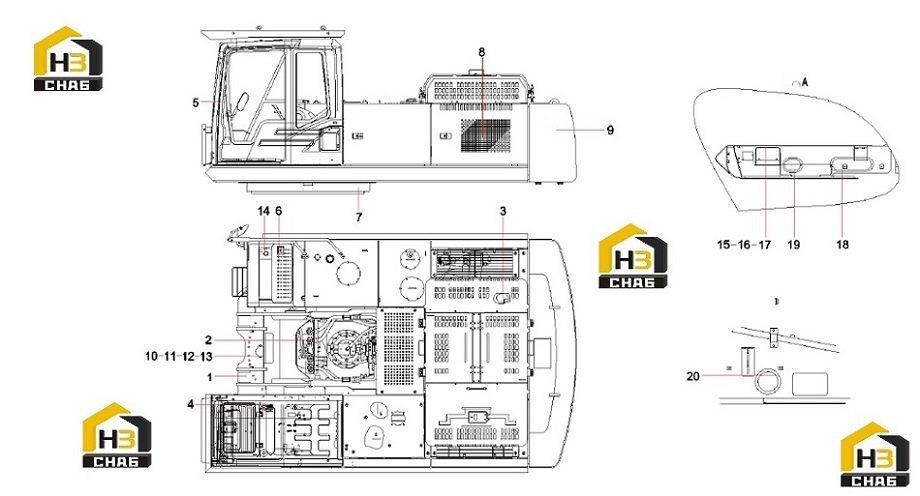

Устройство поворотной платформы 12762293

← Компоненты основные экскаватора 12756869 sy385c2 Трубопровод гидравлической системы 12764851 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Revolving Frame

Каталожный номер:13282992

Комплект:1

Примечание:

№ на схеме:2

Наименование:Hydraulic main pipeline

Каталожный номер:12764851

Комплект:1

Примечание:

№ на схеме:3

Наименование:Power system

Каталожный номер:12826504

Комплект:1

Примечание:

№ на схеме:4

Наименование:Pilot Pipeline SY385C2M2KS.1.4

Каталожный номер:12765038

Комплект:1

Примечание:

№ на схеме:5

Наименование:Cab

Каталожный номер:12764038

Комплект:1

Примечание:

№ на схеме:6

Наименование:Cover GP

Каталожный номер:12761925

Комплект:1

Примечание:

№ на схеме:7

Наименование:Swing mechanism

Каталожный номер:11648485

Комплект:1

Примечание:

№ на схеме:8

Наименование:Air conditioning system

Каталожный номер:11168823

Комплект:1

Примечание:

№ на схеме:9

Наименование:Counterweight GP

Каталожный номер:11279808

Комплект:1

Примечание:

№ на схеме:10

Наименование:Gasket, seal

Каталожный номер:A820606030364

Комплект:1

Примечание:

№ на схеме:11

Наименование:Cover

Каталожный номер:A820101117871

Комплект:1

Примечание:

№ на схеме:12

Наименование:Bolt M12×30GB578310.9

Каталожный номер:A210111000202

Комплект:2

Примечание:

№ на схеме:13

Наименование:Washer

Каталожный номер:24000639

Комплект:2

Примечание:12GB97.1

№ на схеме:14

Наименование:Jacket, rubber

Каталожный номер:11169936

Комплект:3

Примечание:

№ на схеме:15

Наименование:Plate, guard, relay

Каталожный номер:11170153

Комплект:1

Примечание:

№ на схеме:16

Наименование:Bolt M8×25GB5783

Каталожный номер:A210111000090

Комплект:2

Примечание:

№ на схеме:17

Наименование:Washer 8GB97.1

Каталожный номер:A210405000007

Комплект:2

Примечание:

№ на схеме:18

Наименование:Rubber protective

Каталожный номер:12380809

Комплект:2

Примечание:

№ на схеме:19

Наименование:Rubber protective

Каталожный номер:12316166

Комплект:2

Примечание:

№ на схеме:20

Наименование:Rubber protective

Каталожный номер:12385587

Комплект:1

Примечание:
