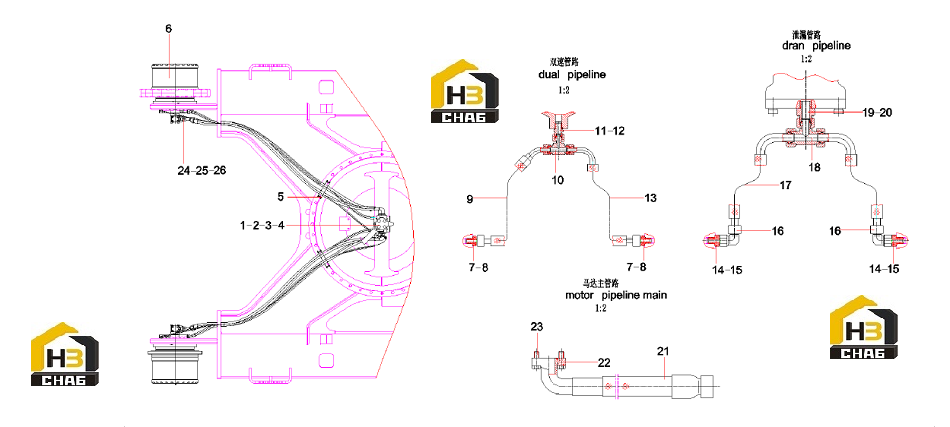

Трубопровод соединения гидромоторов 13691691

← Демпфер поворотной платформы 11163607 Шарнир центральный 60243992 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Center Swivel Joint

Каталожный номер:60243992

Комплект:1

Примечание:

№ на схеме:2

Наименование:Seat, stopping

Каталожный номер:12804286

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bolt M12×40GB5783 10.9

Каталожный номер:A210111000204

Комплект:8

Примечание:

№ на схеме:4

Наименование:Washer

Каталожный номер:24000513

Комплект:8

Примечание:12GB93

№ на схеме:5

Наименование:Sheath

Каталожный номер:A820606030424

Комплект:2

Примечание:

№ на схеме:6

Наименование:Reducer GP

Каталожный номер:A220501000109

Комплект:2

Примечание:

№ на схеме:7

Наименование:O-ring

Каталожный номер:B230101000047

Комплект:2

Примечание:

№ на схеме:8

Наименование:Connector

Каталожный номер:A820205000844

Комплект:2

Примечание:

№ на схеме:9

Наименование:Hose

Каталожный номер:B230103007536

Комплект:1

Примечание:

№ на схеме:10

Наименование:Connector, pipe

Каталожный номер:B210780000172

Комплект:1

Примечание:

№ на схеме:11

Наименование:Connector

Каталожный номер:A820205000839

Комплект:1

Примечание:

№ на схеме:12

Наименование:O-ring 10.9×2.3(JISB2401)

Каталожный номер:A230101000247

Комплект:1

Примечание:

№ на схеме:13

Наименование:Hose

Каталожный номер:B230103000899

Комплект:1

Примечание:

№ на схеме:14

Наименование:O-ring 17.8×2.4JISB2401

Каталожный номер:B230101000090

Комплект:2

Примечание:

№ на схеме:15

Наименование:Connector

Каталожный номер:A820205000962

Комплект:2

Примечание:

№ на схеме:16

Наименование:Adaptor 45 DKOL18 CEL18

Каталожный номер:60165875

Комплект:2

Примечание:

№ на схеме:17

Наименование:Rubber Hose

Каталожный номер:B230103004698

Комплект:2

Примечание:

№ на схеме:18

Наименование:Connector, pipe

Каталожный номер:B210780001363

Комплект:1

Примечание:

№ на схеме:19

Наименование:Connector

Каталожный номер:A820205002377

Комплект:1

Примечание:

№ на схеме:20

Наименование:O-ring

Каталожный номер:A229900001581

Комплект:1

Примечание:

№ на схеме:21

Наименование:rubber hose

Каталожный номер:60267168

Комплект:4

Примечание:

№ на схеме:22

Наименование:Flange, split

Каталожный номер:B210780000244

Комплект:8

Примечание:

№ на схеме:23

Наименование:Screw M10×30GB70.1 10.9

Каталожный номер:A210204000354

Комплект:16

Примечание:

№ на схеме:24

Наименование:Connector

Каталожный номер:A820205001334

Комплект:4

Примечание:

№ на схеме:25

Наименование:O-ring 28.7×3.5JISB2401

Каталожный номер:B230101000050

Комплект:4

Примечание:

№ на схеме:26

Наименование:Adaptor

Каталожный номер:60234467

Комплект:4

Примечание:
