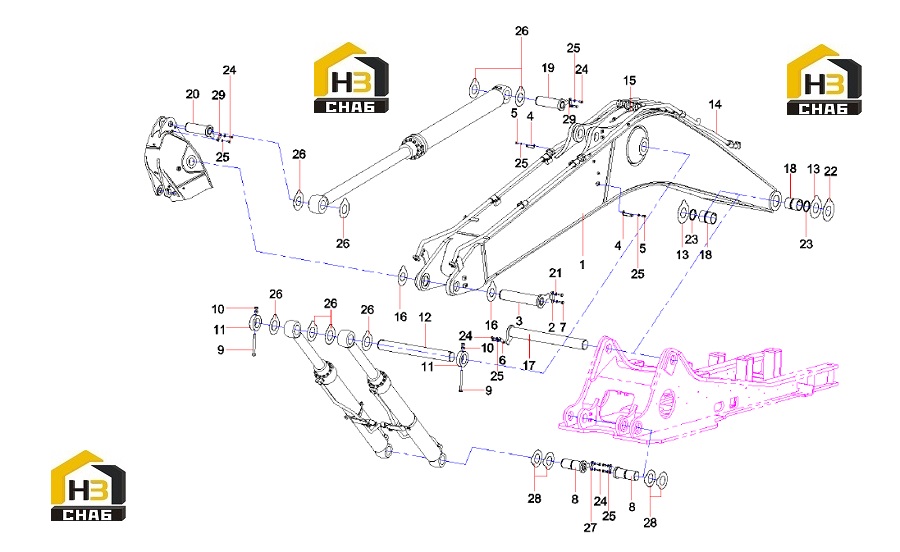

Стрела в сборе 12761223

← Цепи и башмаки гусениц 11306784 Стрела в сборе 12761223 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Boom SY385C2M2KS.3.2

Каталожный номер:13690657

Комплект:1

Примечание:

№ на схеме:2

Наименование:Plate, pressure

Каталожный номер:10951430

Комплект:1

Примечание:

№ на схеме:3

Наименование:Roll, pin

Каталожный номер:11631853

Комплект:1

Примечание:

№ на схеме:4

Наименование:lamp frame SY485C1I3KH.5.5-2

Каталожный номер:13584605

Комплект:2

Примечание:

№ на схеме:5

Наименование:Bolt M16×30GB5783 10.9

Каталожный номер:A210111000263

Комплект:2

Примечание:

№ на схеме:6

Наименование:Plate, pressure

Каталожный номер:11274177

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bolt M20×45GB5783 Grade 10.9

Каталожный номер:A210111000289

Комплект:2

Примечание:

№ на схеме:8

Наименование:Roll, pin

Каталожный номер:11324180

Комплект:2

Примечание:

№ на схеме:9

Наименование:Bolt M24×240GB5782 10.9

Каталожный номер:A210110000108

Комплект:2

Примечание:

№ на схеме:10

Наименование:Nut M24GB6170

Каталожный номер:A210307000030

Комплект:4

Примечание:

№ на схеме:11

Наименование:Ring, retaining

Каталожный номер:11325610

Комплект:2

Примечание:

№ на схеме:12

Наименование:Roll, pin

Каталожный номер:11324335

Комплект:1

Примечание:

№ на схеме:13

Наименование:Gasket

Каталожный номер:10254242

Комплект:4

Примечание:

№ на схеме:14

Наименование:Pipeline, work equipment

Каталожный номер:12764919

Комплект:1

Примечание:

№ на схеме:15

Наименование:Lubricating system

Каталожный номер:11505865

Комплект:1

Примечание:

№ на схеме:16

Наименование:Gasket

Каталожный номер:A820102010678

Комплект:6

Примечание:

№ на схеме:17

Наименование:Roll, pin

Каталожный номер:11347587

Комплект:1

Примечание:

№ на схеме:18

Наименование:Sleeve, shaft

Каталожный номер:11172131

Комплект:2

Примечание:

№ на схеме:19

Наименование:Roll, pin

Каталожный номер:11324508

Комплект:1

Примечание:

№ на схеме:20

Наименование:Roll, pin

Каталожный номер:11347581

Комплект:1

Примечание:

№ на схеме:21

Наименование:Washer 20GB97.1

Каталожный номер:A210405000008

Комплект:4

Примечание:

№ на схеме:22

Наименование:Gasket

Каталожный номер:10254241

Комплект:4

Примечание:

№ на схеме:23

Наименование:MCS-ring, dustproof

Каталожный номер:60044259

Комплект:2

Примечание:MCS

№ на схеме:24

Наименование:Bolt M16×35GB5783 10.9

Каталожный номер:A210111000212

Комплект:14

Примечание:

№ на схеме:25

Наименование:Washer 16GB97.1

Каталожный номер:A210405000003

Комплект:19

Примечание:

№ на схеме:26

Наименование:Gasket

Каталожный номер:A820102010744

Комплект:22

Примечание:

№ на схеме:27

Наименование:Plate, pressure

Каталожный номер:11274145

Комплект:2

Примечание:

№ на схеме:28

Наименование:Gasket

Каталожный номер:10135677

Комплект:4

Примечание:

№ на схеме:29

Наименование:Plate SY465C2M2H.3-16A

Каталожный номер:13674531

Комплект:2

Примечание:
