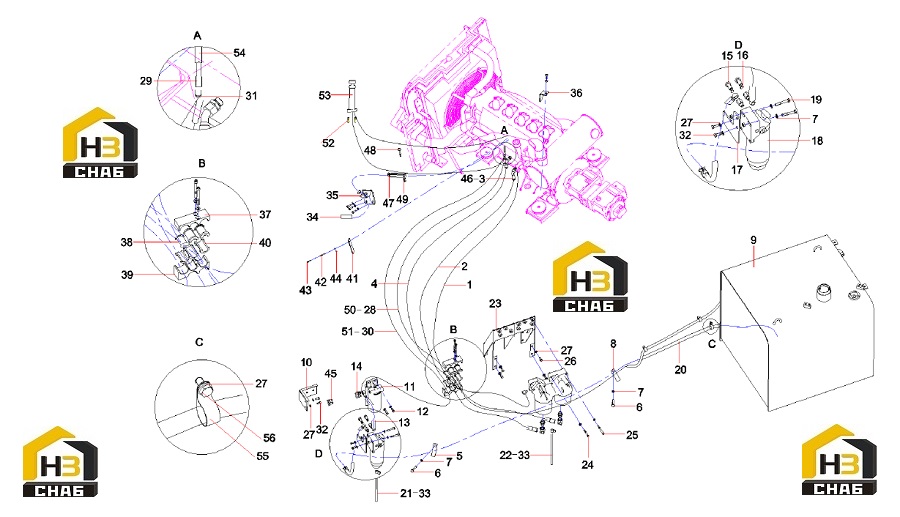

Система топливная 11169488

Каталожный номер:60041326

Комплект:1

Примечание:

№ на схеме:2

Каталожный номер:60041326

Комплект:1

Примечание:

№ на схеме:3

Каталожный номер:11282651

Комплект:4

Примечание:

№ на схеме:3

Каталожный номер:11282651

Комплект:4

Примечание:

№ на схеме:4

Каталожный номер:60041325

Комплект:1

Примечание:

№ на схеме:4

Каталожный номер:60041325

Комплект:1

Примечание:

№ на схеме:5

Наименование:Clamp, cord

Каталожный номер:A230200000169

Комплект:6

Примечание:

№ на схеме:5

Наименование:Clamp, cord

Каталожный номер:A230200000169

Комплект:6

Примечание:

№ на схеме:6

Наименование:Bolt M10×16GB5783 10.9

Каталожный номер:A210111000195

Комплект:12

Примечание:

№ на схеме:6

Наименование:Bolt M10×16GB5783 10.9

Каталожный номер:A210111000195

Комплект:12

Примечание:

№ на схеме:7

Каталожный номер:24000637

Комплект:28

Примечание:10GB97.1

№ на схеме:7

Каталожный номер:24000637

Комплект:28

Примечание:10GB97.1

№ на схеме:8

Каталожный номер:A230200000178

Комплект:2

Примечание:

№ на схеме:8

Каталожный номер:A230200000178

Комплект:2

Примечание:

№ на схеме:9

Наименование:Tank GP, fuel

Каталожный номер:11167757

Комплект:1

Примечание:

№ на схеме:9

Наименование:Tank GP, fuel

Каталожный номер:11167757

Комплект:1

Примечание:

№ на схеме:10

Наименование:Bracket, Fuel Filter

Каталожный номер:11854485

Комплект:1

Примечание:

№ на схеме:10

Наименование:Bracket, Fuel Filter

Каталожный номер:11854485

Комплект:1

Примечание:

№ на схеме:11

Наименование:Filter, diesel fuel

Каталожный номер:60164119

Комплект:1

Примечание:

№ на схеме:11

Наименование:Filter, diesel fuel

Каталожный номер:60164119

Комплект:1

Примечание:

№ на схеме:12

Наименование:Bolt M10×30GB5783

Каталожный номер:A210111000023

Комплект:2

Примечание:

№ на схеме:12

Наименование:Bolt M10×30GB5783

Каталожный номер:A210111000023

Комплект:2

Примечание:

№ на схеме:13

Наименование:Pipe, oil inlet

Каталожный номер:11589891

Комплект:1

Примечание:

№ на схеме:13

Наименование:Pipe, oil inlet

Каталожный номер:11589891

Комплект:1

Примечание:

№ на схеме:14

Каталожный номер:10442581

Комплект:2

Примечание:

№ на схеме:14

Каталожный номер:10442581

Комплект:2

Примечание:

№ на схеме:15

Наименование:Link bolt

Каталожный номер:A210199004057

Комплект:4

Примечание:

№ на схеме:15

Наименование:Link bolt

Каталожный номер:A210199004057

Комплект:4

Примечание:

№ на схеме:16

Каталожный номер:A210459000003

Комплект:10

Примечание:

№ на схеме:16

Каталожный номер:A210459000003

Комплект:10

Примечание:

№ на схеме:17

Наименование:Bracket (Water Separator & Fuel)

Каталожный номер:11854483

Комплект:1

Примечание:

№ на схеме:17

Наименование:Bracket (Water Separator & Fuel)

Каталожный номер:11854483

Комплект:1

Примечание:

№ на схеме:18

Наименование:Filter, fuel

Каталожный номер:B222100000728

Комплект:1

Примечание:

№ на схеме:18

Наименование:Filter, fuel

Каталожный номер:B222100000728

Комплект:1

Примечание:

№ на схеме:19

Наименование:Bolt M10×25GB5783 10.9

Каталожный номер:A210111000197

Комплект:2

Примечание:

№ на схеме:19

Наименование:Bolt M10×25GB5783 10.9

Каталожный номер:A210111000197

Комплект:2

Примечание:

№ на схеме:20

Наименование:Hose AS, iutlet (primary fuel filter)

Каталожный номер:11394317

Комплект:1

Примечание:

№ на схеме:20

Наименование:Hose AS, iutlet (primary fuel filter)

Каталожный номер:11394317

Комплект:1

Примечание:

№ на схеме:21

Наименование:Hose AS, primary water filter

Каталожный номер:A820606030088

Комплект:1

Примечание:

№ на схеме:21

Наименование:Hose AS, primary water filter

Каталожный номер:A820606030088

Комплект:1

Примечание:

№ на схеме:22

Наименование:Pipe, water, secondary fuel filter

Каталожный номер:11283539

Комплект:1

Примечание:

№ на схеме:22

Наименование:Pipe, water, secondary fuel filter

Каталожный номер:11283539

Комплект:1

Примечание:

№ на схеме:23

Наименование:Bracket, engine oil filter

Каталожный номер:11168190

Комплект:1

Примечание:

№ на схеме:23

Наименование:Bracket, engine oil filter

Каталожный номер:11168190

Комплект:1

Примечание:

№ на схеме:24

Наименование:Screw M10×90GB70.1

Каталожный номер:A210204000017

Комплект:7

Примечание:

№ на схеме:24

Наименование:Screw M10×90GB70.1

Каталожный номер:A210204000017

Комплект:7

Примечание:

№ на схеме:25

Наименование:Screw M10×70GB70.1 10.9

Каталожный номер:A210204000345

Комплект:2

Примечание:

№ на схеме:25

Наименование:Screw M10×70GB70.1 10.9

Каталожный номер:A210204000345

Комплект:2

Примечание:

№ на схеме:26

Наименование:Bolt M12×25GB5783

Каталожный номер:A210111000037

Комплект:4

Примечание:

№ на схеме:26

Наименование:Bolt M12×25GB5783

Каталожный номер:A210111000037

Комплект:4

Примечание:

№ на схеме:27

Каталожный номер:24000639

Комплект:12

Примечание:12GB97.1

№ на схеме:27

Каталожный номер:24000639

Комплект:12

Примечание:12GB97.1

№ на схеме:28

Наименование:Pipe, fuel return

Каталожный номер:10838767

Комплект:1

Примечание:

№ на схеме:28

Наименование:Pipe, fuel return

Каталожный номер:10838767

Комплект:1

Примечание:

№ на схеме:29

Каталожный номер:11161701

Комплект:1

Примечание:

№ на схеме:29

Каталожный номер:11161701

Комплект:1

Примечание:

№ на схеме:30

Наименование:Hose, fuel inlet (engine)

Каталожный номер:11394319

Комплект:1

Примечание:

№ на схеме:30

Наименование:Hose, fuel inlet (engine)

Каталожный номер:11394319

Комплект:1

Примечание:

№ на схеме:31

Наименование:Hoop

Каталожный номер:A210855000005

Комплект:2

Примечание:

№ на схеме:31

Наименование:Hoop

Каталожный номер:A210855000005

Комплект:2

Примечание:

№ на схеме:32

Наименование:Bolt M12×30GB5783

Каталожный номер:A210111000038

Комплект:7

Примечание:

№ на схеме:32

Наименование:Bolt M12×30GB5783

Каталожный номер:A210111000038

Комплект:7

Примечание:

№ на схеме:33

Наименование:Clamp, hose

Каталожный номер:A229900001345

Комплект:2

Примечание:

№ на схеме:33

Наименование:Clamp, hose

Каталожный номер:A229900001345

Комплект:2

Примечание:

№ на схеме:34

Наименование:Stopper GP, electric

Каталожный номер:B229900002662

Комплект:1

Примечание:Z0.06-24-3

№ на схеме:34

Наименование:Stopper GP, electric

Каталожный номер:B229900002662

Комплект:1

Примечание:Z0.06-24-3

№ на схеме:35

Наименование:Bracket, flexible shaft

Каталожный номер:11612388

Комплект:1

Примечание:

№ на схеме:35

Наименование:Bracket, flexible shaft

Каталожный номер:11612388

Комплект:1

Примечание:

№ на схеме:36

Наименование:Bracket, harness

Каталожный номер:11160716

Комплект:4

Примечание:

№ на схеме:36

Наименование:Bracket, harness

Каталожный номер:11160716

Комплект:4

Примечание:

№ на схеме:37

Каталожный номер:11162128

Комплект:1

Примечание:

№ на схеме:37

Каталожный номер:11162128

Комплект:1

Примечание:

№ на схеме:38

Наименование:Sleeve

Каталожный номер:11209074

Комплект:2

Примечание:

№ на схеме:38

Наименование:Sleeve

Каталожный номер:11209074

Комплект:2

Примечание:

№ на схеме:39

Каталожный номер:11162035

Комплект:1

Примечание:

№ на схеме:39

Каталожный номер:11162035

Комплект:1

Примечание:

№ на схеме:40

Наименование:Gasket, rubber

Каталожный номер:A820606020470

Комплект:3

Примечание:φ34

№ на схеме:40

Наименование:Gasket, rubber

Каталожный номер:A820606020470

Комплект:3

Примечание:φ34

№ на схеме:41

Наименование:Plate, mounting, harness

Каталожный номер:11169291

Комплект:1

Примечание:

№ на схеме:41

Наименование:Plate, mounting, harness

Каталожный номер:11169291

Комплект:1

Примечание:

№ на схеме:42

Наименование:Tube

Каталожный номер:11166822

Комплект:1

Примечание:

№ на схеме:42

Наименование:Tube

Каталожный номер:11166822

Комплект:1

Примечание:

№ на схеме:43

Наименование:Bolt M10×80GB5783-00 10.9

Каталожный номер:A210111000295

Комплект:1

Примечание:

№ на схеме:43

Наименование:Bolt M10×80GB5783-00 10.9

Каталожный номер:A210111000295

Комплект:1

Примечание:

№ на схеме:44

Каталожный номер:A230200000170

Комплект:1

Примечание:

№ на схеме:44

Каталожный номер:A230200000170

Комплект:1

Примечание:

№ на схеме:45

Каталожный номер:10442582

Комплект:2

Примечание:

№ на схеме:45

Каталожный номер:10442582

Комплект:2

Примечание:

№ на схеме:46

Наименование:Connector, pipe

Каталожный номер:B210780000028

Комплект:2

Примечание:

№ на схеме:46

Наименование:Connector, pipe

Каталожный номер:B210780000028

Комплект:2

Примечание:

№ на схеме:47

Наименование:Connector, engine shutdown

Каталожный номер:11686887

Комплект:1

Примечание:

№ на схеме:47

Наименование:Connector, engine shutdown

Каталожный номер:11686887

Комплект:1

Примечание:

№ на схеме:48

Наименование:Screw M6×25GB70.1

Каталожный номер:A210204000132

Комплект:1

Примечание:

№ на схеме:48

Наименование:Screw M6×25GB70.1

Каталожный номер:A210204000132

Комплект:1

Примечание:

№ на схеме:49

Наименование:Nut M6GB6170

Каталожный номер:A210307000016

Комплект:2

Примечание:

№ на схеме:49

Наименование:Nut M6GB6170

Каталожный номер:A210307000016

Комплект:2

Примечание:

№ на схеме:50

Каталожный номер:A229900001347

Комплект:2

Примечание:

№ на схеме:50

Каталожный номер:A229900001347

Комплект:2

Примечание:

№ на схеме:51

Каталожный номер:A229900001347

Комплект:2

Примечание:

№ на схеме:51
