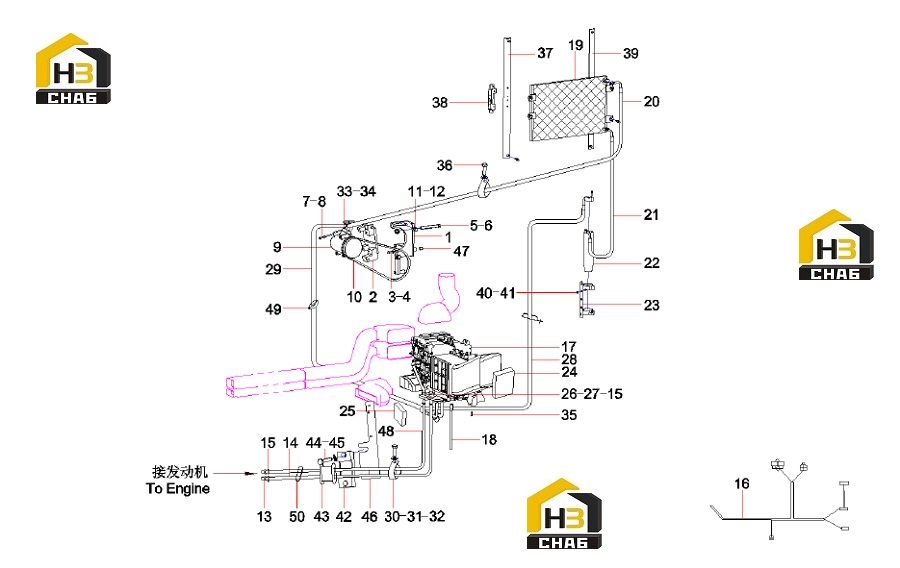

Система кондиционирования воздуха 11168823

← Комплектующие редуктора (часть 2) 60042755 Система кондиционирования воздуха 11168823 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bracket, compressor

Каталожный номер:10764859

Комплект:1

Примечание:

№ на схеме:2

Наименование:Seat, adjusting

Каталожный номер:10764860

Комплект:1

Примечание:

№ на схеме:3

Наименование:Screw M10×80GB70.1 10.9

Каталожный номер:A210204000358

Комплект:3

Примечание:

№ на схеме:4

Наименование:Washer 10GB97.1

Каталожный номер:A210405000011

Комплект:3

Примечание:

№ на схеме:5

Наименование:Bolt M16×90GB5783 10.9

Каталожный номер:A210111000347

Комплект:1

Примечание:

№ на схеме:6

Наименование:Nut M16GB617010

Каталожный номер:A210307000028

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bolt M8×80GB5782

Каталожный номер:A210108000097

Комплект:4

Примечание:

№ на схеме:8

Наименование:Washer 8GB97.1

Каталожный номер:A210405000007

Комплект:21

Примечание:

№ на схеме:9

Наименование:Compressor

Каталожный номер:B220203000007

Комплект:1

Примечание:

№ на схеме:10

Наименование:V-belt

Каталожный номер:B230106000108

Комплект:1

Примечание:

№ на схеме:11

Наименование:Bolt M14×40GB5783-00 10.9

Каталожный номер:A210111000208

Комплект:2

Примечание:

№ на схеме:12

Наименование:Washer 14(GB1230)

Каталожный номер:A210444000001

Комплект:2

Примечание:

№ на схеме:13

Наименование:Connector

Каталожный номер:10453599

Комплект:2

Примечание:

№ на схеме:14

Наименование:Hose, rubber

Каталожный номер:11148227

Комплект:1

Примечание:

№ на схеме:15

Наименование:Hoop

Каталожный номер:60134354

Комплект:4

Примечание:

№ на схеме:16

Наименование:Electrical system, air conditioner

Каталожный номер:10473304

Комплект:1

Примечание:

№ на схеме:17

Наименование:Assembly, air conditioner unit

Каталожный номер:60168171

Комплект:1

Примечание:

№ на схеме:18

Наименование:Drainage pipe

Каталожный номер:60213359

Комплект:1

Примечание:

№ на схеме:19

Наименование:Assembly, condenser

Каталожный номер:A220700000028

Комплект:1

Примечание:

№ на схеме:20

Наименование:Hose, exhaust

Каталожный номер:60027306

Комплект:1

Примечание:

№ на схеме:21

Наименование:Liquid hose

Каталожный номер:60145112

Комплект:1

Примечание:

№ на схеме:22

Наименование:Container, liquid storage

Каталожный номер:B229900005141

Комплект:1

Примечание:

№ на схеме:23

Наименование:Support, container, liquid storage

Каталожный номер:A229900008784

Комплект:1

Примечание:

№ на схеме:24

Наименование:Filter

Каталожный номер:60250669

Комплект:1

Примечание:

№ на схеме:25

Наименование:Filter, air, inner

Каталожный номер:B222100000711

Комплект:1

Примечание:

№ на схеме:26

Наименование:Connected plate

Каталожный номер:60250668

Комплект:1

Примечание:

№ на схеме:27

Наименование:Screw M6×25GB70.1

Каталожный номер:A210204000132

Комплект:1

Примечание:

№ на схеме:28

Наименование:Hose, rubber, liquid

Каталожный номер:60001239

Комплект:1

Примечание:

№ на схеме:29

Наименование:Hose, inhaling

Каталожный номер:60028081

Комплект:1

Примечание:

№ на схеме:30

Наименование:Bolt M12×20GB5783 10.9

Каталожный номер:A210111000199

Комплект:10

Примечание:

№ на схеме:31

Наименование:Clamp

Каталожный номер:A230200000178

Комплект:6

Примечание:

№ на схеме:32

Наименование:Washer 12GB97.1

Каталожный номер:A210405000001

Комплект:10

Примечание:

№ на схеме:33

Наименование:Washer 6GB97.1

Каталожный номер:A210405000006

Комплект:12

Примечание:

№ на схеме:34

Наименование:Bolt M6×30GB5783

Каталожный номер:A210111000082

Комплект:10

Примечание:

№ на схеме:35

Наименование:Bolt M8×25GB5783 10.9

Каталожный номер:A210111000323

Комплект:7

Примечание:

№ на схеме:36

Наименование:Bolt M8×30GB5783 10.9

Каталожный номер:A210111000293

Комплект:5

Примечание:

№ на схеме:37

Наименование:Bracket, condenser

Каталожный номер:11168668

Комплект:1

Примечание:

№ на схеме:38

Наименование:Hinge

Каталожный номер:11168648

Комплект:1

Примечание:

№ на схеме:39

Наименование:Bracket, condenser

Каталожный номер:11168669

Комплект:1

Примечание:

№ на схеме:40

Наименование:Nut M8GB6170

Каталожный номер:A210307000012

Комплект:3

Примечание:

№ на схеме:41

Наименование:Bolt M8×20GB5783

Каталожный номер:A210111000089

Комплект:5

Примечание:

№ на схеме:42

Наименование:Plate

Каталожный номер:10764847

Комплект:1

Примечание:

№ на схеме:43

Наименование:Sheath

Каталожный номер:10764848

Комплект:1

Примечание:

№ на схеме:44

Наименование:Bolt M16×55GB5783 10.9

Каталожный номер:A210111000054

Комплект:2

Примечание:

№ на схеме:45

Наименование:Washer 16GB97.1

Каталожный номер:A210405000003

Комплект:2

Примечание:

№ на схеме:46

Наименование:Plate, bracket

Каталожный номер:11160718

Комплект:1

Примечание:

№ на схеме:47

Наименование:Sleeve

Каталожный номер:10228832

Комплект:3

Примечание:

№ на схеме:48

Наименование:Hose, rubber

Каталожный номер:11143937

Комплект:1

Примечание:

№ на схеме:49

Наименование:Bolt M6×20GB5783

Каталожный номер:A210111000080

Комплект:1

Примечание:

№ на схеме:50

Наименование:Strap, nylon

Каталожный номер:A239900000065

Комплект:4

Примечание:
