Система гусениц 13691842

← Натяжитель, направляющее колесо и каток 13691842 Демпфер поворотной платформы 11163607 →

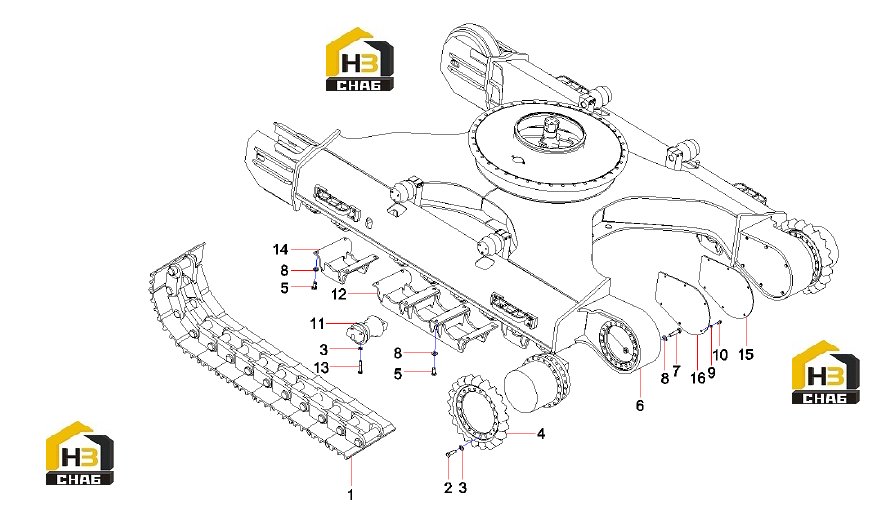

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Track AS

Каталожный номер:11306784

Комплект:2

Примечание:

№ на схеме:2

Наименование:Bolt M20×60GB5783 10.9

Каталожный номер:A210111000062

Комплект:56

Примечание:

№ на схеме:3

Наименование:Washer 20GB1230

Каталожный номер:A210491000132

Комплект:128

Примечание:

№ на схеме:4

Наименование:Driving wheel SY365C8I2KS.2E-6

Каталожный номер:13547504

Комплект:2

Примечание:

№ на схеме:5

Наименование:Bolt M24×55GB5783 10.9

Каталожный номер:A210111000346

Комплект:32

Примечание:

№ на схеме:6

Наименование:Track Frame SY385C2M2KS.2C.1

Каталожный номер:13688904

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bolt M24×80GB5783 10.9

Каталожный номер:A210111000321

Комплект:40

Примечание:

№ на схеме:8

Наименование:Washer 24GB1230

Каталожный номер:A210491000122

Комплект:72

Примечание:

№ на схеме:9

Наименование:Bolt M16×35GB5783 10.9

Каталожный номер:A210111000212

Комплект:12

Примечание:

№ на схеме:10

Наименование:Washer 16GB93

Каталожный номер:A210401000004

Комплект:12

Примечание:

№ на схеме:11

Наименование:Track Roller

Каталожный номер:12412117

Комплект:18

Примечание:

№ на схеме:12

Наименование:Plate, guard

Каталожный номер:12040837

Комплект:2

Примечание:

№ на схеме:13

Наименование:Bolt M20×110GB5782 10.9

Каталожный номер:A210110000233

Комплект:72

Примечание:

№ на схеме:14

Наименование:Plate, guard

Каталожный номер:12040706

Комплект:4

Примечание:

№ на схеме:15

Наименование:Right motor cover

Каталожный номер:12310485

Комплект:1

Примечание:

№ на схеме:16

Наименование:Left motor cover

Каталожный номер:12310484

Комплект:1

Примечание:
