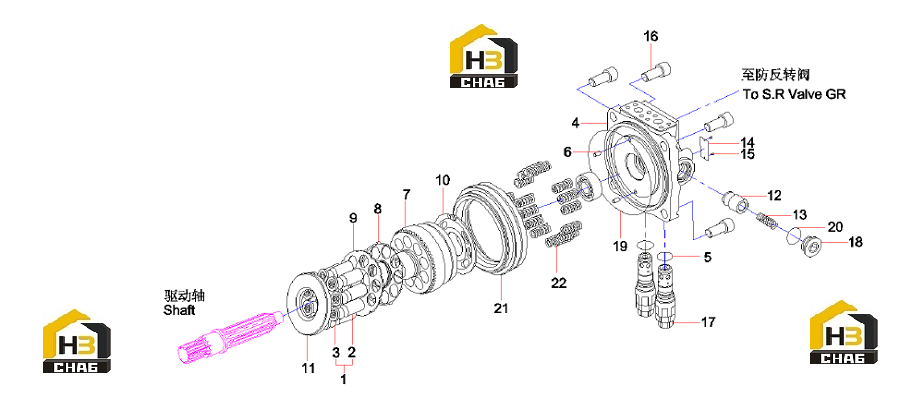

Комплектующие роторного мотора (часть 2) 60180837

← Комплектующие роторного мотора (часть 1) 60180837 Комплектующие роторного мотора (часть 2) 60180837 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Piston GP

Каталожный номер:60081457

Комплект:1

Примечание:

№ на схеме:2

Наименование:Piston

Каталожный номер:60039347

Комплект:9

Примечание:

№ на схеме:3

Наименование:Slipper

Каталожный номер:60081408

Комплект:9

Примечание:

№ на схеме:4

Наименование:Housing AS

Каталожный номер:60039358

Комплект:1

Примечание:

№ на схеме:5

Наименование:O-ring

Каталожный номер:60038721

Комплект:2

Примечание:

№ на схеме:6

Наименование:Pin

Каталожный номер:60039385

Комплект:2

Примечание:

№ на схеме:7

Наименование:Cylinder block

Каталожный номер:60039338

Комплект:1

Примечание:

№ на схеме:8

Наименование:Seat, spring

Каталожный номер:60039322

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bracket

Каталожный номер:60039382

Комплект:1

Примечание:

№ на схеме:10

Наименование:Tray, oil distribution

Каталожный номер:60039375

Комплект:1

Примечание:

№ на схеме:11

Наименование:Seat, valve

Каталожный номер:60039336

Комплект:1

Примечание:

№ на схеме:12

Наименование:Piston

Каталожный номер:60039351

Комплект:2

Примечание:

№ на схеме:13

Наименование:Spring

Каталожный номер:60081437

Комплект:2

Примечание:

№ на схеме:14

Наименование:Nameplate

Каталожный номер:60038547

Комплект:1

Примечание:

№ на схеме:15

Наименование:Pin

Каталожный номер:60038620

Комплект:2

Примечание:

№ на схеме:16

Наименование:Screw, socket head

Каталожный номер:60039367

Комплект:4

Примечание:

№ на схеме:17

Наименование:Spool, relief valve, swing motor

Каталожный номер:60110639

Комплект:2

Примечание:

№ на схеме:18

Наименование:Plug, oil

Каталожный номер:60039401

Комплект:2

Примечание:

№ на схеме:19

Наименование:O-ring

Каталожный номер:60039429

Комплект:1

Примечание:

№ на схеме:20

Наименование:O-ring

Каталожный номер:60039423

Комплект:2

Примечание:

№ на схеме:21

Наименование:Piston, braking

Каталожный номер:60039406

Комплект:1

Примечание:

№ на схеме:22

Наименование:Spring, retarding

Каталожный номер:60039405

Комплект:16

Примечание:
