Комплектующие редуктора (часть 2) b220800000390

← Комплектующие редуктора (часть 1) b220800000390 Комплектующие редуктора (часть 2) b220800000390 →

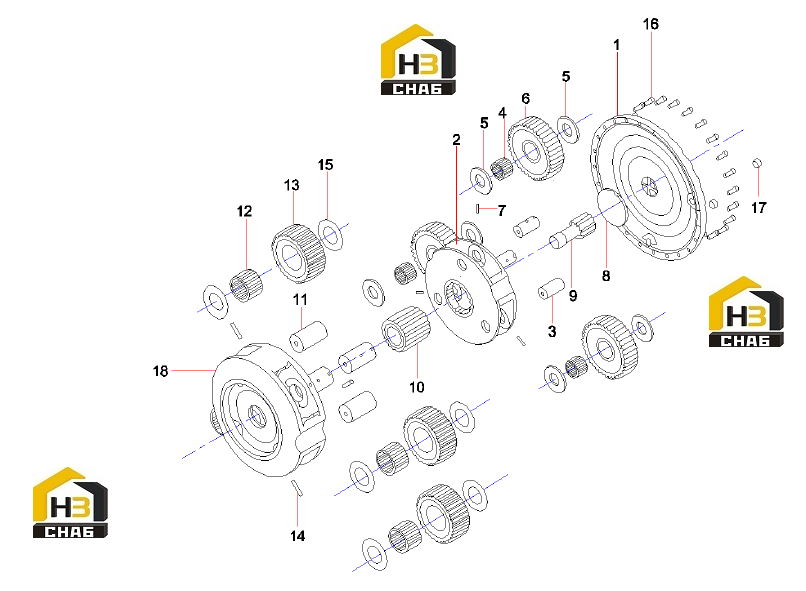

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cover

Каталожный номер:B229900005540

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bracket - Gear (Planetary)

Каталожный номер:60075406

Комплект:1

Примечание:

№ на схеме:3

Наименование:Pin

Каталожный номер:60075460

Комплект:3

Примечание:

№ на схеме:4

Наименование:Bearing - Needle

Каталожный номер:60075398

Комплект:3

Примечание:

№ на схеме:5

Наименование:Washer - Thrust

Каталожный номер:60075472

Комплект:6

Примечание:

№ на схеме:6

Наименование:Gear - Planetary

Каталожный номер:60075405

Комплект:3

Примечание:

№ на схеме:7

Наименование:Pin - Spring

Каталожный номер:60075417

Комплект:3

Примечание:

№ на схеме:8

Наименование:Plate - Thrust

Каталожный номер:60075471

Комплект:1

Примечание:

№ на схеме:9

Наименование:Gear - Sun

Каталожный номер:60015784

Комплект:1

Примечание:

№ на схеме:10

Наименование:Gear - Sun

Каталожный номер:60075407

Комплект:1

Примечание:

№ на схеме:11

Наименование:Pin

Каталожный номер:60075459

Комплект:4

Примечание:

№ на схеме:12

Наименование:Bearing - Needle

Каталожный номер:60075399

Комплект:4

Примечание:

№ на схеме:13

Наименование:Gear - Planetary

Каталожный номер:60015791

Комплект:4

Примечание:

№ на схеме:14

Наименование:Pin - Spring

Каталожный номер:60075418

Комплект:4

Примечание:

№ на схеме:15

Наименование:Washer - Thrust

Каталожный номер:60075473

Комплект:8

Примечание:

№ на схеме:16

Наименование:Screw M10×30GB70.1 10.9

Каталожный номер:A210204000354

Комплект:24

Примечание:

№ на схеме:17

Наименование:Plug - Socket Head

Каталожный номер:60075445

Комплект:2

Примечание:

№ на схеме:18

Наименование:Bracket - Gear (Planetary)

Каталожный номер:60075408

Комплект:1

Примечание:
