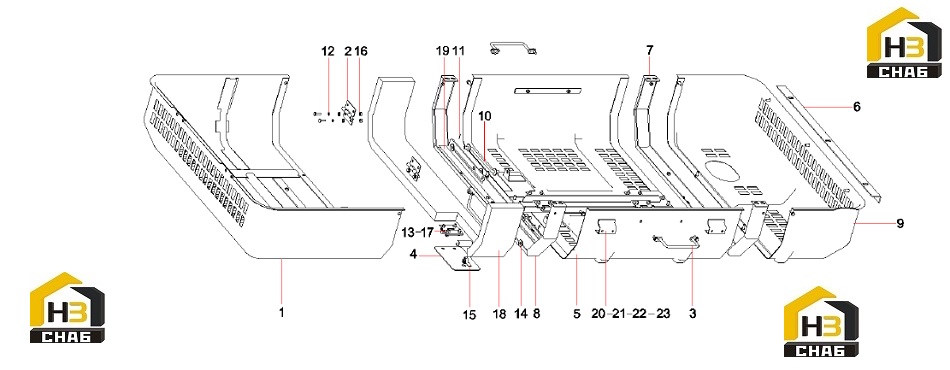

Капот 11845898

← Обвес платформы экскаватора 12761925 Капот 11845898 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cover AS, radiator

Каталожный номер:11845889

Комплект:1

Примечание:

№ на схеме:2

Наименование:Hinge

Каталожный номер:A810502079012

Комплект:3

Примечание:

№ на схеме:3

Наименование:Handgrip, engine hood

Каталожный номер:A810502019123

Комплект:3

Примечание:

№ на схеме:4

Наименование:Cap, filler

Каталожный номер:A810502050133

Комплект:1

Примечание:

№ на схеме:5

Наименование:Hood, engine

Каталожный номер:11168854

Комплект:1

Примечание:

№ на схеме:6

Наименование:Beam, mounting

Каталожный номер:11169141

Комплект:1

Примечание:

№ на схеме:7

Наименование:Beam

Каталожный номер:11169182

Комплект:1

Примечание:

№ на схеме:8

Наименование:Beam

Каталожный номер:11169285

Комплект:1

Примечание:

№ на схеме:9

Наименование:Cover, muffler

Каталожный номер:11230247

Комплект:1

Примечание:

№ на схеме:10

Наименование:Bar, support

Каталожный номер:10817654

Комплект:2

Примечание:

№ на схеме:11

Наименование:Pin 2.5×20GB91

Каталожный номер:A210491000007

Комплект:4

Примечание:

№ на схеме:12

Наименование:Washer 10GB93

Каталожный номер:A210401000001

Комплект:29

Примечание:

№ на схеме:13

Наименование:Washer 10GB97.1

Каталожный номер:A210405000011

Комплект:29

Примечание:

№ на схеме:14

Наименование:Washer 12GB96.1

Каталожный номер:A210404000004

Комплект:4

Примечание:

№ на схеме:15

Наименование:Lock, door, engineering

Каталожный номер:A222200000122

Комплект:1

Примечание:

№ на схеме:16

Наименование:Nut M10GB6170 10

Каталожный номер:A210307000036

Комплект:8

Примечание:

№ на схеме:17

Наименование:Bolt M10×30GB5783 10.9

Каталожный номер:A210111000024

Комплект:29

Примечание:

№ на схеме:18

Наименование:Sponge

Каталожный номер:11845843

Комплект:1

Примечание:

№ на схеме:19

Наименование:Gasket, rubber

Каталожный номер:12200077

Комплект:2

Примечание:

№ на схеме:20

Наименование:Bolt M8×25GB5783 10.9

Каталожный номер:A210111000323

Комплект:8

Примечание:

№ на схеме:21

Наименование:Washer 8GB93

Каталожный номер:A210401000017

Комплект:8

Примечание:

№ на схеме:22

Наименование:Lock, door

Каталожный номер:A222200000065

Комплект:4

Примечание:

№ на схеме:23

Наименование:Washer 8GB96.1

Каталожный номер:A210404000005

Комплект:8

Примечание:
