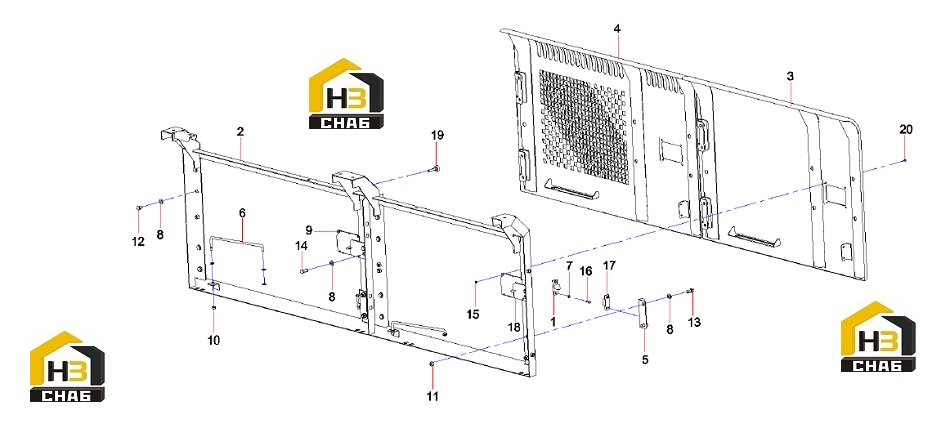

Дверь левая 12772176

← Ящик для инструментов 12673959 Дверь левая 12772176 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Block, buffer

Каталожный номер:A810502010207

Комплект:2

Примечание:

№ на схеме:2

Наименование:Left door mounting frame

Каталожный номер:12768288

Комплект:1

Примечание:

№ на схеме:3

Наименование:Left DoorⅠSY385C2M2KS.1.6.3.2

Каталожный номер:12771752

Комплект:1

Примечание:

№ на схеме:4

Наименование:Right

Каталожный номер:12770893

Комплект:1

Примечание:

№ на схеме:5

Наименование:fixed blockSY385C2M2KS.1.6.3.5

Каталожный номер:12769206

Комплект:2

Примечание:

№ на схеме:6

Наименование:Catch

Каталожный номер:12018543

Комплект:2

Примечание:

№ на схеме:7

Наименование:Washer 6GB97.1

Каталожный номер:A210405000006

Комплект:8

Примечание:

№ на схеме:8

Наименование:Washer 12GB97.1

Каталожный номер:A210405000001

Комплект:22

Примечание:

№ на схеме:9

Наименование:Lock, door

Каталожный номер:A222200000012

Комплект:2

Примечание:

№ на схеме:10

Наименование:Nut M10GB6170

Каталожный номер:A210307000017

Комплект:4

Примечание:

№ на схеме:11

Наименование:Nut M12GB6170

Каталожный номер:A210307000001

Комплект:6

Примечание:

№ на схеме:12

Наименование:Bolt M12×20(GB5783)

Каталожный номер:A210111000036

Комплект:8

Примечание:

№ на схеме:13

Наименование:Bolt M12×25GB5783

Каталожный номер:A210111000037

Комплект:4

Примечание:

№ на схеме:14

Наименование:Bolt M12×30GB5783

Каталожный номер:A210111000038

Комплект:4

Примечание:

№ на схеме:15

Наименование:Nut

Каталожный номер:11817218

Комплект:8

Примечание:

№ на схеме:16

Наименование:Bolt M6×20GB5783

Каталожный номер:A210111000080

Комплект:8

Примечание:

№ на схеме:17

Наименование:Holder

Каталожный номер:A820405000009

Комплект:2

Примечание:

№ на схеме:18

Наименование:Plate, locking

Каталожный номер:A820101118440

Комплект:2

Примечание:

№ на схеме:19

Наименование:Setscrew

Каталожный номер:A810502019056

Комплект:2

Примечание:

№ на схеме:20

Наименование:Anchor, clamp

Каталожный номер:11817247

Комплект:8

Примечание:
