Цилиндр стрелы 60277012

Цилиндр стрелы 60277012

← Цилиндр рукояти 60216115 Трубопровод левого цилиндра стрелы 13611495 sy365cdi →

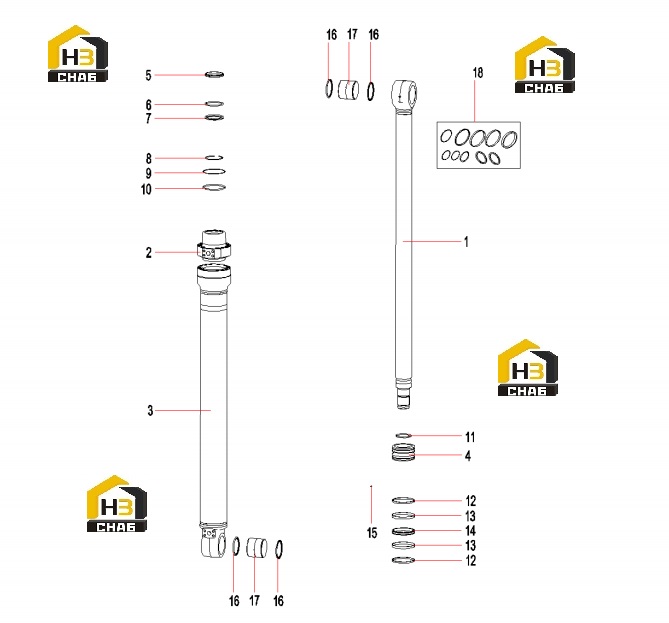

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:rod
Каталожный номер:60306255
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:end closure
Каталожный номер:60306254
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:cylinder body
Каталожный номер:60306253
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:piston
Каталожный номер:60306252
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:wiper scraper seal
Каталожный номер:60306251
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:obturating ring
Каталожный номер:60306250
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:obturating ring
Каталожный номер:60306249
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:closing ring
Каталожный номер:60306248
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:closing ring
Каталожный номер:60306247
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:O-ring
Каталожный номер:60306246
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:cushion ring
Каталожный номер:60306245
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:dirt ring
Каталожный номер:60306244
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:guide ring
Каталожный номер:60306243
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:obturating ring
Каталожный номер:60306242
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:steel ball
Каталожный номер:60306241
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:wiper scraper seal
Каталожный номер:60306240
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:steel jacket
Каталожный номер:60306239
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:pepair kit
Каталожный номер:60306622
Комплект:1
Примечание:
