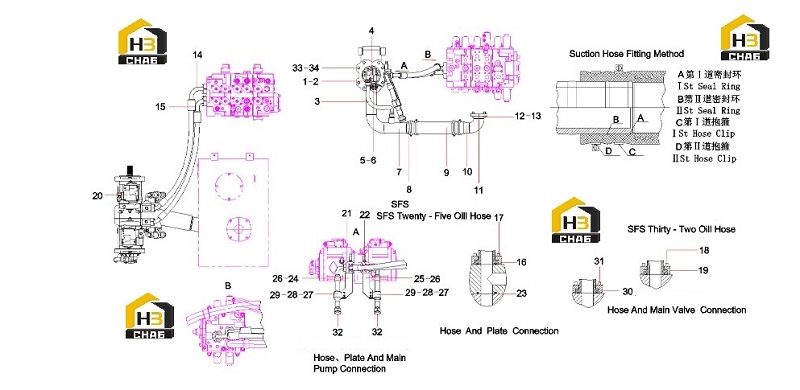

Трубопровод плунжерного насоса 13441698 sy365cdi3k.1.2.2

← Фильтр 12353451 Насос плунжерный 60100129 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Connector

Каталожный номер:A820205000942

Комплект:2

Примечание:

№ на схеме:2

Наименование:O-ring

Каталожный номер:B230101000356

Комплект:2

Примечание:

№ на схеме:3

Наименование:Hose, rubber

Каталожный номер:B230103001168

Комплект:1

Примечание:

№ на схеме:4

Наименование:O-ring

Каталожный номер:B230101000039

Комплект:1

Примечание:

№ на схеме:5

Наименование:Screw M16x40GB70.1 10.9

Каталожный номер:A210204000203

Комплект:4

Примечание:

№ на схеме:6

Наименование:Washer

Каталожный номер:24000514

Комплект:4

Примечание:

№ на схеме:7

Наименование:Pipe, oil suction, main pump

Каталожный номер:11216188

Комплект:1

Примечание:

№ на схеме:8

Наименование:Clamp

Каталожный номер:A229900001659

Комплект:4

Примечание:

№ на схеме:9

Наименование:Hose, oil suction

Каталожный номер:A820606030534

Комплект:1

Примечание:

№ на схеме:10

Наименование:Pipe, oil suction, fuel tank

Каталожный номер:11216198

Комплект:1

Примечание:

№ на схеме:11

Наименование:O-ring 104.4x3.1JISB2401

Каталожный номер:A210609000003

Комплект:1

Примечание:

№ на схеме:12

Наименование:Screw M12x35GB70.1 10.9

Каталожный номер:A210204000206

Комплект:4

Примечание:

№ на схеме:13

Наименование:Washer

Каталожный номер:24000513

Комплект:4

Примечание:

№ на схеме:14

Наименование:rubber hose

Каталожный номер:60208345

Комплект:1

Примечание:

№ на схеме:15

Наименование:rubber hose

Каталожный номер:60208344

Комплект:1

Примечание:

№ на схеме:16

Наименование:Flange, Split

Каталожный номер:B210780000004

Комплект:4

Примечание:

№ на схеме:17

Наименование:Screw M12x120GB70.1 12.9

Каталожный номер:A210204000272

Комплект:8

Примечание:

№ на схеме:18

Наименование:Screw M14x45GB70.1 10.9

Каталожный номер:A210204000454

Комплект:8

Примечание:

№ на схеме:19

Наименование:Flange, Split

Каталожный номер:B210780000693

Комплект:4

Примечание:

№ на схеме:20

Наименование:Pump, plunger

Каталожный номер:60100129

Комплект:1

Примечание:

№ на схеме:21

Наименование:Block

Каталожный номер:12927112

Комплект:1

Примечание:

№ на схеме:22

Наименование:Block

Каталожный номер:12927114

Комплект:1

Примечание:

№ на схеме:23

Наименование:O-ring

Каталожный номер:B230101000456

Комплект:2

Примечание:

№ на схеме:24

Наименование:Support

Каталожный номер:12927120

Комплект:1

Примечание:

№ на схеме:25

Наименование:Support

Каталожный номер:12927118

Комплект:1

Примечание:

№ на схеме:26

Наименование:Bolt

Каталожный номер:A210111000199

Комплект:10

Примечание:

№ на схеме:27

Наименование:rubber hose

Каталожный номер:60220997

Комплект:2

Примечание:

№ на схеме:28

Наименование:Gasket, rubber

Каталожный номер:11206203

Комплект:2

Примечание:

№ на схеме:29

Наименование:Clamp

Каталожный номер:12860574

Комплект:4

Примечание:

№ на схеме:30

Наименование:Flange, Split

Каталожный номер:B210780000244

Комплект:4

Примечание:

№ на схеме:31

Наименование:Screw

Каталожный номер:A210204000354

Комплект:8

Примечание:

№ на схеме:32

Наименование:Plug

Каталожный номер:60208243

Комплект:2

Примечание:

№ на схеме:33

Наименование:Screw M20x65GB70.1 10.9

Каталожный номер:A210204000348

Комплект:4

Примечание:

№ на схеме:34

Наименование:Washer 20GB1230

Каталожный номер:A210491000132

Комплект:4

Примечание:
