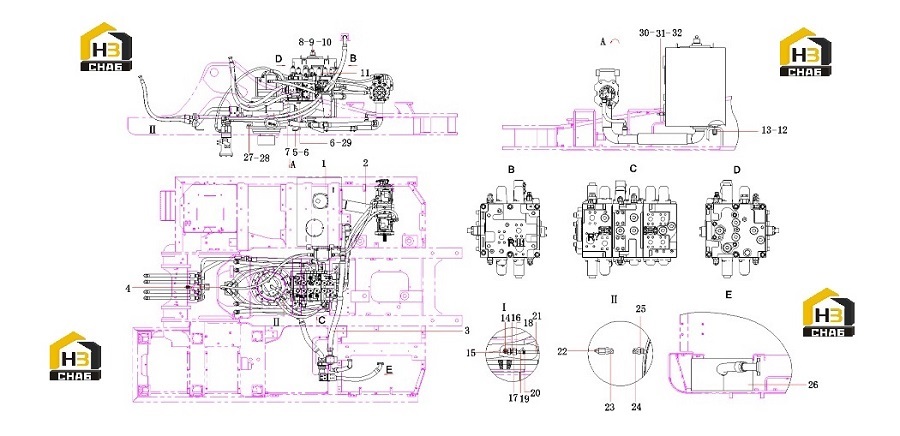

Трубопровод гидравлической системы 13441701 sy365cdi3k.1.2

← Радиатор 60266242 Бак гидравлический 13601695 sy365cdi3k.1 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:hydraulic oil tank assembly

Каталожный номер:13601695

Комплект:1

Примечание:

№ на схеме:2

Наименование:Oil suction pipeline

Каталожный номер:13441698

Комплект:1

Примечание:

№ на схеме:3

Наименование:Oil drainage and return pipeline

Каталожный номер:13441700

Комплект:1

Примечание:

№ на схеме:4

Наименование:Main hydraulic lines

Каталожный номер:13441699

Комплект:1

Примечание:

№ на схеме:5

Наименование:Bolt M20x65GB5783 10.9

Каталожный номер:A210111000222

Комплект:4

Примечание:

№ на схеме:6

Наименование:Washer 20GB1230

Каталожный номер:A210491000132

Комплект:11

Примечание:

№ на схеме:7

Наименование:Main Valve Frame

Каталожный номер:12863952

Комплект:1

Примечание:

№ на схеме:8

Наименование:Valve, breather

Каталожный номер:60129702

Комплект:1

Примечание:

№ на схеме:9

Наименование:Screw M6x16GB70.1

Каталожный номер:A210204000130

Комплект:4

Примечание:

№ на схеме:10

Наименование:Washer

Каталожный номер:24000632

Комплект:4

Примечание:

№ на схеме:11

Наименование:Multiple valve

Каталожный номер:60312521

Комплект:1

Примечание:

№ на схеме:12

Наименование:plant SY365CDI3K.1.3.5-29

Каталожный номер:13667768

Комплект:10

Примечание:

№ на схеме:13

Наименование:Bolt M16x60GB5783 10.9

Каталожный номер:A210111000055

Комплект:10

Примечание:

№ на схеме:14

Наименование:Connector

Каталожный номер:A820205002283

Комплект:1

Примечание:

№ на схеме:15

Наименование:Fitting, Elbow

Каталожный номер:B210780000024

Комплект:1

Примечание:

№ на схеме:16

Наименование:Connector

Каталожный номер:B210780001426

Комплект:1

Примечание:

№ на схеме:17

Наименование:Connector

Каталожный номер:10137010

Комплект:1

Примечание:

№ на схеме:18

Наименование:Washer, copper

Каталожный номер:60006360

Комплект:1

Примечание:

№ на схеме:19

Наименование:Valve AS, shut off, engine oil

Каталожный номер:B220401000916

Комплект:1

Примечание:

№ на схеме:20

Наименование:Hoop, hose

Каталожный номер:A229900001347

Комплект:1

Примечание:

№ на схеме:21

Наименование:Hose, oil outlet

Каталожный номер:10192981

Комплект:1

Примечание:

№ на схеме:22

Наименование:Fitting, grease

Каталожный номер:B229900000686

Комплект:1

Примечание:

№ на схеме:23

Наименование:Rubber hose

Каталожный номер:B230103003547

Комплект:1

Примечание:

№ на схеме:24

Наименование:Connector

Каталожный номер:A820205002483

Комплект:1

Примечание:

№ на схеме:25

Наименование:Connector

Каталожный номер:B210780000418

Комплект:1

Примечание:

№ на схеме:26

Наименование:Sealing sponge SY365CDI3K.1.2-6

Каталожный номер:13789678

Комплект:1

Примечание:

№ на схеме:27

Наименование:Bolt M24x80GB5783 10.9

Каталожный номер:A210111000321

Комплект:14

Примечание:

№ на схеме:28

Наименование:Washer 24GB1230

Каталожный номер:A210491000122

Комплект:14

Примечание:

№ на схеме:29

Наименование:Bolt M20x45GB5783 Grade 10.9

Каталожный номер:A210111000289

Комплект:3

Примечание:

№ на схеме:30

Наименование:temperature sensor

Каталожный номер:60283797

Комплект:1

Примечание:

№ на схеме:31

Наименование:O-ring 16.7x3.5JISB2401

Каталожный номер:A230101000243

Комплект:1

Примечание:

№ на схеме:32

Наименование:Connector, internal

Каталожный номер:10077549

Комплект:1

Примечание:
