Система электрическая стрелы 13560456 sy365cdi3k.

Система электрическая стрелы 13560456 sy365cdi3k.

← Система электрическая 13560453 sy365cdi3k.5a. Крепление аккумулятора 13560458 sy365cdi3k.5a.3 →

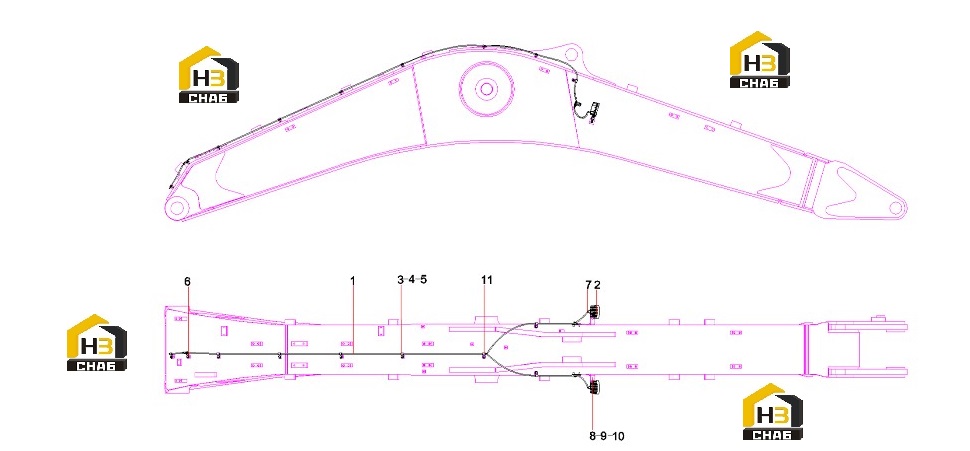

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Boom harness
Каталожный номер:13534962
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Boom working light
Каталожный номер:60304919
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Clamp, harness
Каталожный номер:60086354
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Bolt
Каталожный номер:A210111000195
Комплект:13
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Washer
Каталожный номер:24000637
Комплект:13
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Accessories, metal, fixed, plug-in
Каталожный номер:60041902
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Strap, nylon
Каталожный номер:A239900000065
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:lamp frame SY485C1I3KH.5.5-2
Каталожный номер:13584605
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Bolt
Каталожный номер:A210111000263
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Washer
Каталожный номер:24000514
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Clamp, harness
Каталожный номер:60086353
Комплект:9
Примечание:
