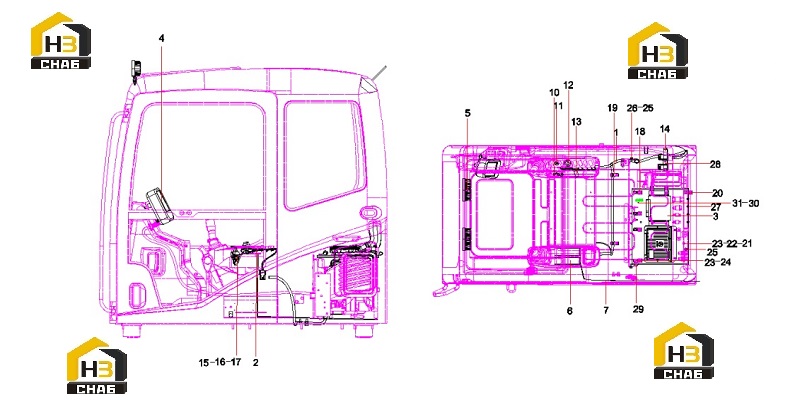

Система электрическая кабины 13561936 sy365cdi3k.5a.1

← Система электрическая 13561983 sy365cdi3k.5a Система электрическая 13560453 sy365cdi3k.5a. →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Driver's Cab Harness

Каталожный номер:13534946

Комплект:1

Примечание:

№ на схеме:2

Наименование:control switch harness

Каталожный номер:13534948

Комплект:1

Примечание:

№ на схеме:3

Наименование:Electrical plate Assembly

Каталожный номер:13560453

Комплект:1

Примечание:

№ на схеме:4

Наименование:Sany Encourage Control Display

Каталожный номер:13588750

Комплект:1

Примечание:

№ на схеме:5

Наименование:Lamp, working

Каталожный номер:60232826

Комплект:2

Примечание:

№ на схеме:6

Наименование:Radio

Каталожный номер:60205002

Комплект:1

Примечание:

№ на схеме:7

Наименование:Extension, antenna

Каталожный номер:60060300

Комплект:1

Примечание:

№ на схеме:10

Наименование:Lamp, indicator, LED, red

Каталожный номер:60053220

Комплект:1

Примечание:

№ на схеме:11

Наименование:Start switch

Каталожный номер:A241200001217

Комплект:1

Примечание:

№ на схеме:12

Наименование:Switch, fuel control

Каталожный номер:60117463

Комплект:1

Примечание:

№ на схеме:13

Наименование:Rocker Switch

Каталожный номер:60200693

Комплект:1

Примечание:

№ на схеме:14

Наименование:fixed plate SY365CCI2KH.1.5B-2A

Каталожный номер:13266046

Комплект:1

Примечание:

№ на схеме:15

Наименование:Switch, emergency stop

Каталожный номер:12025701

Комплект:1

Примечание:

№ на схеме:16

Наименование:Cover, protection, switch

Каталожный номер:60041443

Комплект:1

Примечание:

№ на схеме:17

Наименование:Label, rocker switch

Каталожный номер:11257436

Комплект:1

Примечание:

№ на схеме:18

Наименование:Clamp, harness

Каталожный номер:60119587

Комплект:1

Примечание:

№ на схеме:19

Наименование:Harness clamp

Каталожный номер:60086357

Комплект:2

Примечание:

№ на схеме:20

Наименование:Clamp, harness

Каталожный номер:60086355

Комплект:7

Примечание:

№ на схеме:21

Наименование:Bolt M8x20GB5783 10.9

Каталожный номер:A210111000343

Комплект:3

Примечание:

№ на схеме:22

Наименование:Washer

Каталожный номер:24000511

Комплект:3

Примечание:

№ на схеме:23

Наименование:Washer

Каталожный номер:24000633

Комплект:13

Примечание:

№ на схеме:24

Наименование:Bolt M8x16GB5783 10.9

Каталожный номер:A210111000342

Комплект:10

Примечание:

№ на схеме:25

Наименование:Bolt

Каталожный номер:A210111000195

Комплект:3

Примечание:

№ на схеме:26

Наименование:Washer

Каталожный номер:24000637

Комплект:2

Примечание:

№ на схеме:27

Наименование:Strap, nylon

Каталожный номер:A239900000065

Комплект:10

Примечание:

№ на схеме:28

Наименование:Accessories, metal, fixed, plug-in

Каталожный номер:60041902

Комплект:1

Примечание:

№ на схеме:29

Наименование:Grommet

Каталожный номер:A820606030056

Комплект:1

Примечание:

№ на схеме:30

Наименование:Screw M4x12GB818

Каталожный номер:A210210000030

Комплект:1

Примечание:

№ на схеме:31

Наименование:Washer

Каталожный номер:60060562

Комплект:1

Примечание:
