Поручень 13525810 sy365cdi2kh.1.6.17

← Пластины защитные 13346457 sy365cfi2kh. Ящик для инструментов 13348131 sy365cfi2kh.1.6.21 →

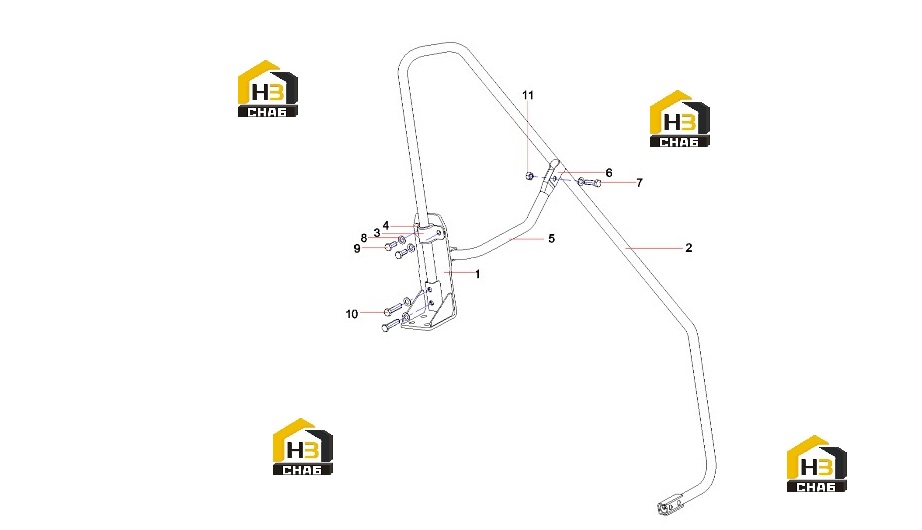

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Installation plate

Каталожный номер:13525811

Комплект:1

Примечание:

№ на схеме:2

Наименование:Hand banister

Каталожный номер:13525803

Комплект:1

Примечание:

№ на схеме:3

Наименование:fixed clamp SY365CDI2KH.1.6.17

Каталожный номер:13525800

Комплект:1

Примечание:

№ на схеме:4

Наименование:rubber sleeve

Каталожный номер:13488842

Комплект:1

Примечание:

№ на схеме:5

Наименование:supporting rod

Каталожный номер:13525805

Комплект:1

Примечание:

№ на схеме:6

Наименование:Plate SY365CDI2KH.1.6.17-10

Каталожный номер:13525808

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bolt

Каталожный номер:A210111000243

Комплект:1

Примечание:

№ на схеме:8

Наименование:Washer

Каталожный номер:A210405000003

Комплект:5

Примечание:

№ на схеме:9

Наименование:Bolt M16x35GB5783 10.9

Каталожный номер:A210111000212

Комплект:2

Примечание:

№ на схеме:10

Наименование:Bolt M16x70GB5783 10.9

Каталожный номер:A210111000291

Комплект:2

Примечание:

№ на схеме:11

Наименование:Nut

Каталожный номер:A210307000028

Комплект:1

Примечание:
