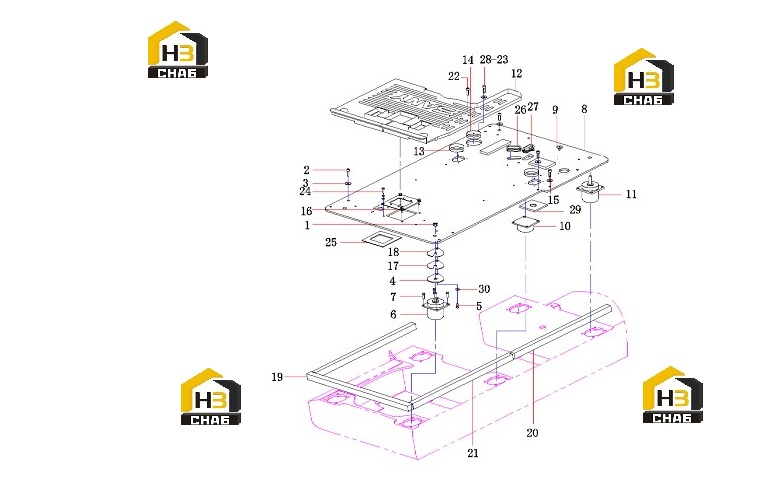

Пол кабины 13346289 sy365cfi2kh.1.5

← Подлокотник левый 60204189 Механизм управления ходом 13284295 sy465c5m2ks.1. →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Nut

Каталожный номер:A210307000028

Комплект:4

Примечание:

№ на схеме:2

Наименование:Bolt

Каталожный номер:A210111000204

Комплект:4

Примечание:

№ на схеме:3

Наименование:Washer 12GB1230

Каталожный номер:A210491000121

Комплект:4

Примечание:

№ на схеме:4

Наименование:Plate

Каталожный номер:11546613

Комплект:4

Примечание:

№ на схеме:5

Наименование:Bolt

Каталожный номер:A210111000195

Комплект:4

Примечание:

№ на схеме:6

Наименование:Support, cab

Каталожный номер:B229900000244

Комплект:2

Примечание:

№ на схеме:7

Наименование:Bolt

Каталожный номер:A210111000026

Комплект:24

Примечание:

№ на схеме:8

Наименование:Base Plate SY365CDI3K.1.5.6.1

Каталожный номер:13573302

Комплект:1

Примечание:

№ на схеме:9

Наименование:Washer 16GB1230

Каталожный номер:A210491000118

Комплект:4

Примечание:

№ на схеме:10

Наименование:Rubber pad

Каталожный номер:12827984

Комплект:2

Примечание:

№ на схеме:11

Наименование:Support, cab

Каталожный номер:B229900000245

Комплект:2

Примечание:

№ на схеме:12

Наименование:Mat, floor

Каталожный номер:A820606030753

Комплект:1

Примечание:

№ на схеме:13

Наименование:Grommet

Каталожный номер:A820606030056

Комплект:2

Примечание:

№ на схеме:14

Наименование:Jacket, rubber, wire hole

Каталожный номер:12831477

Комплект:1

Примечание:

№ на схеме:15

Наименование:Screw M12x70GB70.1 10.9

Каталожный номер:A210204000362

Комплект:2

Примечание:

№ на схеме:16

Наименование:Plate, mounting, foot valve

Каталожный номер:A820101025902

Комплект:1

Примечание:

№ на схеме:17

Наименование:Shim

Каталожный номер:11593942

Комплект:4

Примечание:

№ на схеме:18

Наименование:Shim

Каталожный номер:11594064

Комплект:4

Примечание:

№ на схеме:19

Наименование:Sponge, bottom plate, cab

Каталожный номер:A820699000677

Комплект:1

Примечание:

№ на схеме:20

Наименование:Sponge, bottom plate, cab

Каталожный номер:A820699000678

Комплект:2

Примечание:

№ на схеме:21

Наименование:Sponge, bottom plate, cab

Каталожный номер:A820699000679

Комплект:1

Примечание:

№ на схеме:22

Наименование:Screw

Каталожный номер:A210204000162

Комплект:3

Примечание:

№ на схеме:23

Наименование:Sleeve

Каталожный номер:A820299000383

Комплект:3

Примечание:

№ на схеме:24

Наименование:Bolt M10x25GB5783

Каталожный номер:A210111000018

Комплект:4

Примечание:

№ на схеме:25

Наименование:Sponge, back

Каталожный номер:11459077

Комплект:1

Примечание:

№ на схеме:26

Наименование:Sleeve, rubber, sealing

Каталожный номер:11963757

Комплект:1

Примечание:

№ на схеме:27

Наименование:Sleeve, rubber, sealing

Каталожный номер:11963758

Комплект:1

Примечание:

№ на схеме:28

Наименование:Screw

Каталожный номер:A210204000359

Комплект:1

Примечание:

№ на схеме:29

Наименование:Sponge, sealing

Каталожный номер:11963760

Комплект:1

Примечание:

№ на схеме:30

Наименование:Washer

Каталожный номер:24000637

Комплект:32

Примечание:
