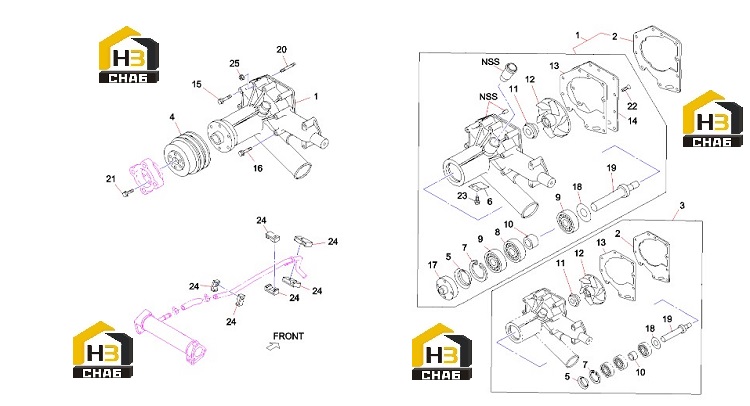

Насос водяной 60311176

← Сапун и трубка для подачи воздуха 60311167 Комплектующие термостата 60311189 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Water pump

Каталожный номер:60311177

Комплект:1

Примечание:

№ на схеме:2

Наименование:Gasket

Каталожный номер:60311178

Комплект:1

Примечание:

№ на схеме:3

Наименование:Water pump tool kit

Каталожный номер:60311179

Комплект:1

Примечание:

№ на схеме:4

Наименование:Belt

Каталожный номер:60311180

Комплект:1

Примечание:

№ на схеме:5

Наименование:Thrower

Каталожный номер:60311181

Комплект:1

Примечание:

№ на схеме:6

Наименование:Thrower

Каталожный номер:60311182

Комплект:1

Примечание:

№ на схеме:7

Наименование:Ring,retainer

Каталожный номер:B229900004518

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bearing

Каталожный номер:B221500000490

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bearing

Каталожный номер:60311183

Комплект:2

Примечание:

№ на схеме:10

Наименование:Sleevespacer

Каталожный номер:B229900004700

Комплект:1

Примечание:

№ на схеме:11

Наименование:Oil seal,water pump

Каталожный номер:60009926

Комплект:1

Примечание:

№ на схеме:12

Наименование:Impeller

Каталожный номер:B229900004443

Комплект:1

Примечание:

№ на схеме:13

Наименование:Gasket

Каталожный номер:60311184

Комплект:1

Примечание:

№ на схеме:14

Наименование:Cover

Каталожный номер:60311185

Комплект:1

Примечание:

№ на схеме:15

Наименование:Bolt

Каталожный номер:B229900004858

Комплект:1

Примечание:

№ на схеме:16

Наименование:Bolt

Каталожный номер:B229900004863

Комплект:5

Примечание:

№ на схеме:17

Наименование:Shaft,middle,water pump

Каталожный номер:B220302000016

Комплект:3

Примечание:

№ на схеме:18

Наименование:Washer

Каталожный номер:B229900004589

Комплект:1

Примечание:

№ на схеме:19

Наименование:Shaft,water pump

Каталожный номер:B220302000017

Комплект:1

Примечание:

№ на схеме:20

Наименование:Stud

Каталожный номер:B229900005003

Комплект:1

Примечание:

№ на схеме:21

Наименование:Bolt 028051-0800 M10x80 flange

Каталожный номер:60311186

Комплект:6

Примечание:

№ на схеме:22

Наименование:Screw 036220-4080

Каталожный номер:60311187

Комплект:3

Примечание:

№ на схеме:23

Наименование:Bolt

Каталожный номер:60093236

Комплект:2

Примечание:

№ на схеме:24

Наименование:Clip

Каталожный номер:60311188

Комплект:6

Примечание:

№ на схеме:25

Наименование:Nut

Каталожный номер:B229900004799

Комплект:1

Примечание:
