Комплектующие ковша 13841903 sy385cdi3k.3.4

← Соединение a810201031035 Ковш 13841901 sy385cdi3k.3.4.1 →

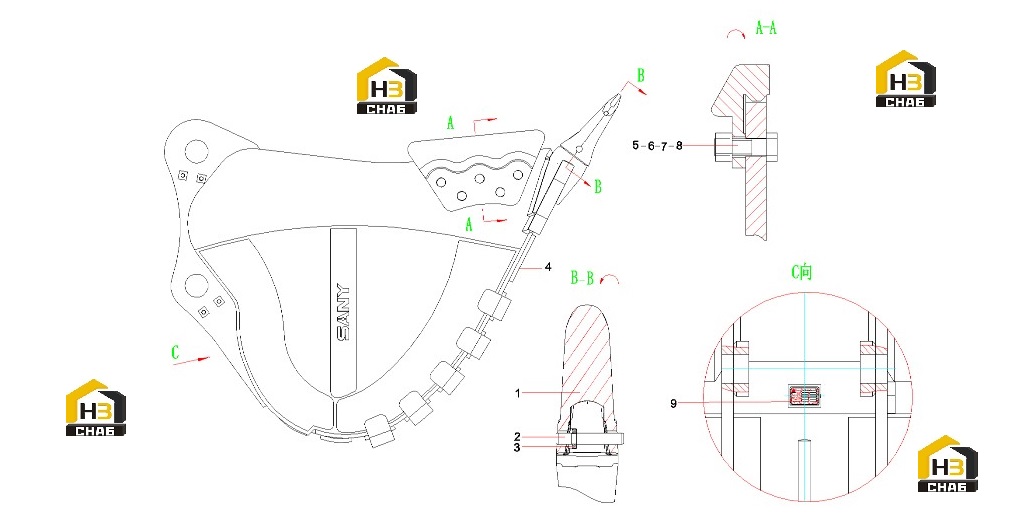

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Tooth, bucket

Каталожный номер:60116437

Комплект:5

Примечание:

№ на схеме:2

Наименование:tooth pin SY335C.3.4.1-4

Каталожный номер:13087282

Комплект:5

Примечание:

№ на схеме:3

Наименование:clip SY335C.3.4.1-5

Каталожный номер:13087283

Комплект:5

Примечание:

№ на схеме:4

Наименование:Bucket body (Turkey)

Каталожный номер:13841901

Комплект:1

Примечание:

№ на схеме:5

Наименование:Bolt

Каталожный номер:A210110000424

Комплект:10

Примечание:

№ на схеме:6

Наименование:Washer

Каталожный номер:60013102

Комплект:10

Примечание:

№ на схеме:7

Наименование:Nut

Каталожный номер:A210307000078

Комплект:10

Примечание:

№ на схеме:8

Наименование:Lateral ToothSY465C1M2K.3.4-2D

Каталожный номер:12827269

Комплект:2

Примечание:

№ на схеме:9

Наименование:Nameplate SY485C1I3KH-TZ-24

Каталожный номер:13839117

Комплект:1

Примечание:
