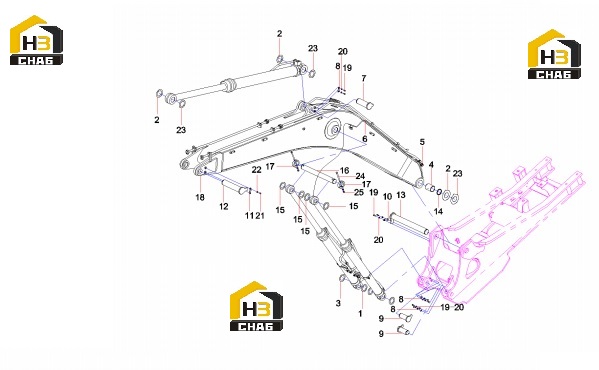

Узел стрелы 13443477

← Цепи и башмаки гусениц 11296007 Рукоять стрелы 13443477 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Shim

Каталожный номер:A820102010390

Комплект:2

Примечание:

№ на схеме:2

Наименование:Shim

Каталожный номер:A820102010676

Комплект:9

Примечание:

№ на схеме:3

Наименование:Shim

Каталожный номер:A820102010389

Комплект:4

Примечание:

№ на схеме:4

Наименование:Sleeve, shaft

Каталожный номер:11306936

Комплект:2

Примечание:

№ на схеме:5

Наименование:Work device Tube

Каталожный номер:13443458

Комплект:1

Примечание:

№ на схеме:6

Наименование:Pipeline, lubrication

Каталожный номер:11352533

Комплект:1

Примечание:

№ на схеме:7

Наименование:Roll, pin

Каталожный номер:A810303990037

Комплект:1

Примечание:

№ на схеме:8

Наименование:Plate, pressure

Каталожный номер:A820101211710

Комплект:3

Примечание:

№ на схеме:9

Наименование:Pin SY365CDI3K.3.12

Каталожный номер:13562517

Комплект:2

Примечание:

№ на схеме:10

Наименование:Plate, pressure

Каталожный номер:A820101211702

Комплект:1

Примечание:

№ на схеме:11

Наименование:Plate, pressure

Каталожный номер:10951430

Комплект:1

Примечание:

№ на схеме:12

Наименование:Roll, pin

Каталожный номер:A810303990030

Комплект:1

Примечание:

№ на схеме:13

Наименование:Pin SY365CDI3K.3.14

Каталожный номер:13562518

Комплект:1

Примечание:

№ на схеме:14

Наименование:Dustproof

Каталожный номер:B230101000534

Комплект:2

Примечание:

№ на схеме:15

Наименование:Shim

Каталожный номер:A820101040453

Комплект:12

Примечание:

№ на схеме:16

Наименование:Pin

Каталожный номер:13039467

Комплект:1

Примечание:

№ на схеме:17

Наименование:Retainer

Каталожный номер:A820101211704

Комплект:2

Примечание:

№ на схеме:18

Наименование:Boom SY365CFI2KH.3.2

Каталожный номер:13346336

Комплект:1

Примечание:

№ на схеме:19

Наименование:Bolt M16x35 GB5783 10.9

Каталожный номер:A210111000212

Комплект:6

Примечание:

№ на схеме:20

Наименование:Washer 16 GB97.1

Каталожный номер:24000642

Комплект:6

Примечание:

№ на схеме:21

Наименование:Bolt M20x45 GB5783 Grade 10.9

Каталожный номер:A210111000289

Комплект:2

Примечание:

№ на схеме:22

Наименование:Washer 20 GB97.1

Каталожный номер:24000646

Комплект:2

Примечание:

№ на схеме:23

Наименование:Shim

Каталожный номер:A820102010761

Комплект:5

Примечание:

№ на схеме:24

Наименование:Bolt M20x200 GB5782 10.9

Каталожный номер:A210110000347

Комплект:2

Примечание:

№ на схеме:25

Наименование:Nut M20 GB6170 10

Каталожный номер:A210307000029

Комплект:4

Примечание:
