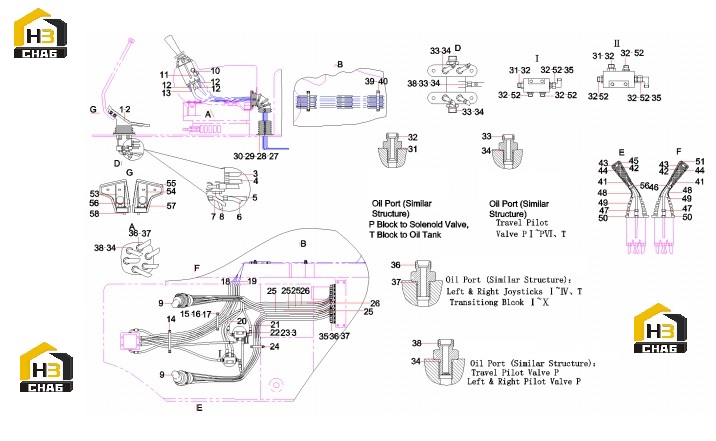

Трубопровод управления гидравлической системы 13441692

← Трубопровод пилотный 13441696 Клапан пилотный 60210244 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Block, connection

Каталожный номер:11571909

Комплект:2

Примечание:

№ на схеме:2

Наименование:Pilot-control Valve PVD8PC6008

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:3

Наименование:Hose, rubber

Каталожный номер:B230103001216

Комплект:1

Примечание:

№ на схеме:4

Наименование:Hose, rubber

Каталожный номер:B230103000979

Комплект:1

Примечание:

№ на схеме:5

Наименование:Hose,rubber

Каталожный номер:21021883

Комплект:1

Примечание:

№ на схеме:6

Наименование:Hose, rubber

Каталожный номер:21021926

Комплект:1

Примечание:

№ на схеме:7

Наименование:Hose

Каталожный номер:B230103005103

Комплект:1

Примечание:

№ на схеме:8

Наименование:Hose, rubber

Каталожный номер:21017536

Комплект:1

Примечание:

№ на схеме:9

Наименование:Valve, pilot, manual

Каталожный номер:60210244

Комплект:2

Примечание:

№ на схеме:10

Наименование:Hose,rubber

Каталожный номер:21027563

Комплект:1

Примечание:

№ на схеме:11

Наименование:Hose

Каталожный номер:B230103004654

Комплект:1

Примечание:

№ на схеме:12

Наименование:Hose

Каталожный номер:60034294

Комплект:3

Примечание:

№ на схеме:13

Наименование:Hose

Каталожный номер:B230103000037

Комплект:1

Примечание:

№ на схеме:14

Наименование:Clamp, 8-pipe

Каталожный номер:11288188

Комплект:1

Примечание:

№ на схеме:15

Наименование:Pipe clmap

Каталожный номер:12348458

Комплект:1

Примечание:

№ на схеме:16

Наименование:Bolt M8x16 GB5783 10.9

Каталожный номер:A210111000342

Комплект:6

Примечание:

№ на схеме:17

Наименование:Washer 8 GB93

Каталожный номер:24000511

Комплект:6

Примечание:

№ на схеме:18

Наименование:Hose

Каталожный номер:60034065

Комплект:1

Примечание:

№ на схеме:19

Наименование:Pipe, rubber

Каталожный номер:B230103004385

Комплект:1

Примечание:

№ на схеме:20

Наименование:Hose, rubber

Каталожный номер:21017526

Комплект:1

Примечание:

№ на схеме:21

Наименование:Hose

Каталожный номер:21017372

Комплект:1

Примечание:

№ на схеме:22

Наименование:Block, PT

Каталожный номер:A820199000360

Комплект:2

Примечание:

№ на схеме:23

Наименование:Screw M10x40 GB70.1 10.9

Каталожный номер:A210204000355

Комплект:4

Примечание:

№ на схеме:24

Наименование:Clamp, 4-pipe

Каталожный номер:12348433

Комплект:1

Примечание:

№ на схеме:25

Наименование:Hose

Каталожный номер:B230103004309

Комплект:4

Примечание:

№ на схеме:26

Наименование:Hose, rubber

Каталожный номер:B230103002374

Комплект:2

Примечание:

№ на схеме:27

Наименование:Flange

Каталожный номер:A820601990304

Комплект:2

Примечание:

№ на схеме:28

Наименование:Bellows

Каталожный номер:A820601990336

Комплект:2

Примечание:

№ на схеме:29

Наименование:Bolt M6x12 GB5783

Каталожный номер:A210111000078

Комплект:8

Примечание:

№ на схеме:30

Наименование:Washer 6 GB93

Каталожный номер:60060564

Комплект:8

Примечание:

№ на схеме:31

Наименование:Connector

Каталожный номер:A820205000894

Комплект:2

Примечание:

№ на схеме:32

Наименование:O-ring 10.9x2.3(JISB2401)

Каталожный номер:A230101000247

Комплект:8

Примечание:

№ на схеме:33

Наименование:Connector

Каталожный номер:A820205002445

Комплект:7

Примечание:

№ на схеме:34

Наименование:O-ring

Каталожный номер:B230101000047

Комплект:10

Примечание:

№ на схеме:35

Наименование:Connector, pipe

Каталожный номер:B210780000636

Комплект:12

Примечание:

№ на схеме:36

Наименование:Joint G3/8-M16

Каталожный номер:11287446

Комплект:20

Примечание:

№ на схеме:37

Наименование:O-ring 13.8x2.4JISB2401

Каталожный номер:B230101000049

Комплект:20

Примечание:

№ на схеме:38

Наименование:Connector, filter

Каталожный номер:60173491

Комплект:3

Примечание:

№ на схеме:39

Наименование:Bolt M12x40 GB5783 10.9

Каталожный номер:A210111000204

Комплект:4

Примечание:

№ на схеме:40

Наименование:Clamp, 7-pipe

Каталожный номер:12348467

Комплект:2

Примечание:

№ на схеме:41

Наименование:Handle, grip

Каталожный номер:11050165

Комплект:2

Примечание:

№ на схеме:42

Наименование:Insertion piece

Каталожный номер:A229900006438

Комплект:2

Примечание:

№ на схеме:43

Наименование:Button, push

Каталожный номер:60046659

Комплект:2

Примечание:

№ на схеме:44

Наименование:Screw, self-tapping

Каталожный номер:A210264000022

Комплект:2

Примечание:

№ на схеме:45

Наименование:Joystick, left

Каталожный номер:B229900001613

Комплект:1

Примечание:

№ на схеме:46

Наименование:Nut M12x1.25 GB6171

Каталожный номер:A210308000006

Комплект:2

Примечание:

№ на схеме:47

Наименование:Nut M14 GB6170

Каталожный номер:A210307000025

Комплект:2

Примечание:

№ на схеме:48

Наименование:Hood

Каталожный номер:A229900006446

Комплект:2

Примечание:

№ на схеме:49

Наименование:Hood

Каталожный номер:A229900001028

Комплект:2

Примечание:

№ на схеме:50

Наименование:Plate

Каталожный номер:A229900001027

Комплект:2

Примечание:

№ на схеме:51

Наименование:Joystick, right

Каталожный номер:B229900001614

Комплект:1

Примечание:

№ на схеме:52

Наименование:Connector

Каталожный номер:A820205001148

Комплект:6

Примечание:

№ на схеме:53

Наименование:Plate GP,foot valve

Каталожный номер:12009972

Комплект:1

Примечание:

№ на схеме:54

Наименование:Plate GP,foot valve

Каталожный номер:12003641

Комплект:1

Примечание:

№ на схеме:55

Наименование:Sheath, plate, butterfly footrest

Каталожный номер:12009258

Комплект:1

Примечание:

№ на схеме:56

Наименование:Sleeve, plate,foot valve

Каталожный номер:12010268

Комплект:1

Примечание:

№ на схеме:57

Наименование:Screw M10x16 GB70.1 10.9

Каталожный номер:A210204000334

Комплект:4

Примечание:

№ на схеме:58

Наименование:Screw M10x25 GB70.1 10.9

Каталожный номер:23000066

Комплект:4

Примечание:
