Трубопровод турбонагнетателя 60311855

← Насос масляный 60311850 Система рециркуляции выхлопных газов 60311862 →

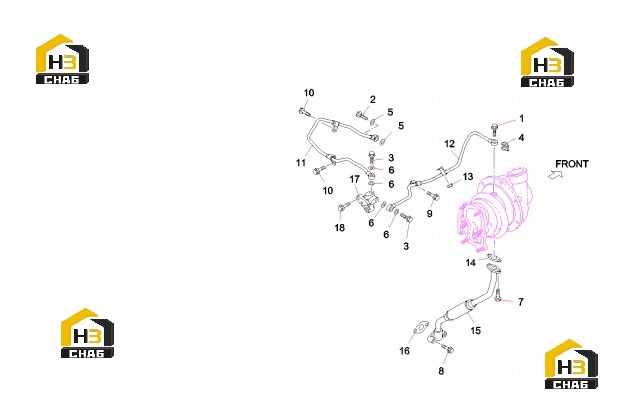

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt

Каталожный номер:B229900004937

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bolt 898037-8230 M10x28

Каталожный номер:60311856

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bolt 898037-8260 M12x27

Каталожный номер:60311857

Комплект:2

Примечание:

№ на схеме:4

Наименование:Gasket ID=12.6

Каталожный номер:60311858

Комплект:1

Примечание:

№ на схеме:5

Наименование:Gasket

Каталожный номер:B230101001237

Комплект:2

Примечание:

№ на схеме:6

Наименование:Shim

Каталожный номер:B229900004570

Комплект:4

Примечание:

№ на схеме:7

Наименование:Bolt M8x40

Каталожный номер:B229900004855

Комплект:2

Примечание:

№ на схеме:8

Наименование:Bolt M8x25

Каталожный номер:B229900004897

Комплект:2

Примечание:

№ на схеме:9

Наименование:Bolt M8x12

Каталожный номер:B229900004849

Комплект:1

Примечание:

№ на схеме:10

Наименование:Bolt

Каталожный номер:B229900004850

Комплект:2

Примечание:

№ на схеме:11

Наименование:Pipe

Каталожный номер:60311859

Комплект:1

Примечание:

№ на схеме:12

Наименование:Pipe

Каталожный номер:60311860

Комплект:1

Примечание:

№ на схеме:13

Наименование:Nut M10

Каталожный номер:B229900004803

Комплект:1

Примечание:

№ на схеме:14

Наименование:Gasket

Каталожный номер:B229900004559

Комплект:1

Примечание:

№ на схеме:15

Наименование:Tube AS, Oil

Каталожный номер:B229900005080

Комплект:1

Примечание:

№ на схеме:16

Наименование:Gasket

Каталожный номер:B229900004562

Комплект:1

Примечание:

№ на схеме:17

Наименование:Bracket

Каталожный номер:60311861

Комплект:1

Примечание:

№ на схеме:18

Наименование:Bolt M8x35

Каталожный номер:B229900004854

Комплект:2

Примечание:
