Трубопровод стрелы 13443458

← Комплектующие ковша 13443477 Цилиндр ковша 13527618 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

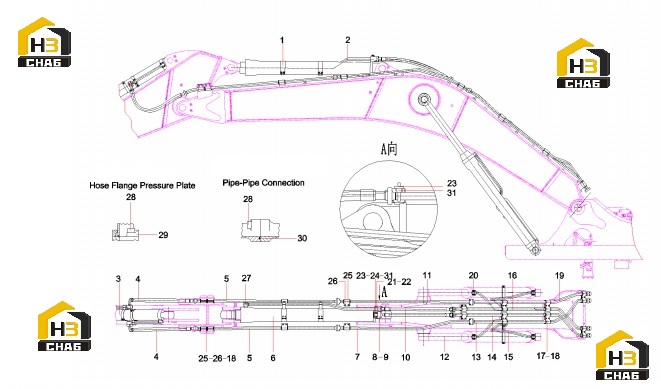

№ на схеме:1

Наименование:Pipe Clip Combination

Каталожный номер:13519281

Комплект:2

Примечание:

№ на схеме:2

Наименование:Steel Pipe Assy.

Каталожный номер:12919046

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bucket cylinder assembly

Каталожный номер:13527618

Комплект:1

Примечание:

№ на схеме:4

Наименование:Hose

Каталожный номер:60062816

Комплект:2

Примечание:

№ на схеме:5

Наименование:steel tube assembly 3(right bucket)

Каталожный номер:13727799

Комплект:1

Примечание:

№ на схеме:6

Наименование:arm clinder

Каталожный номер:60216115

Комплект:1

Примечание:

№ на схеме:7

Наименование:Piping,left,bucket

Каталожный номер:12187463

Комплект:1

Примечание:

№ на схеме:8

Наименование:Spacer

Каталожный номер:11163375

Комплект:1

Примечание:

№ на схеме:9

Наименование:O-ring

Каталожный номер:B230101000456

Комплект:3

Примечание:

№ на схеме:10

Наименование:Hose

Каталожный номер:60041738

Комплект:2

Примечание:

№ на схеме:11

Наименование:Piping,right,bucket

Каталожный номер:12188247

Комплект:1

Примечание:

№ на схеме:12

Наименование:Boom Cylinder

Каталожный номер:60277012

Комплект:2

Примечание:

№ на схеме:13

Наименование:Cylinder GP,left,bucket

Каталожный номер:12384594

Комплект:1

Примечание:

№ на схеме:14

Наименование:Cylinder GP, left,arm

Каталожный номер:12384418

Комплект:1

Примечание:

№ на схеме:15

Наименование:Left boom oil cylinder pipeline

Каталожный номер:13611495

Комплект:1

Примечание:

№ на схеме:16

Наименование:Cylinder GP, right,arm

Каталожный номер:12384334

Комплект:1

Примечание:

№ на схеме:17

Наименование:Clamp SY365CDI3K.3.1-8

Каталожный номер:13661254

Комплект:12

Примечание:

№ на схеме:18

Наименование:Gasket

Каталожный номер:11168201

Комплект:22

Примечание:

№ на схеме:19

Наименование:Cylinder GP, right,bucket

Каталожный номер:12384565

Комплект:1

Примечание:

№ на схеме:20

Наименование:Right boom oil cylinder pipeline

Каталожный номер:13611481

Комплект:1

Примечание:

№ на схеме:21

Наименование:U-bolt

Каталожный номер:11285250

Комплект:1

Примечание:

№ на схеме:22

Наименование:Nut M12 GB6170 10

Каталожный номер:A210307000031

Комплект:4

Примечание:

№ на схеме:23

Наименование:plate SY365CDI3K.3.1-10

Каталожный номер:13706828

Комплект:1

Примечание:

№ на схеме:24

Наименование:Bolt M12x110 GB5782 10.9

Каталожный номер:A210110000384

Комплект:4

Примечание:

№ на схеме:25

Наименование:Clamp SY365CDI3K.3.1-7

Каталожный номер:13661242

Комплект:20

Примечание:

№ на схеме:26

Наименование:Bolt M16x45 GB5783 10.9

Каталожный номер:A210111000106

Комплект:64

Примечание:

№ на схеме:27

Наименование:Screw M12x45 GB70.1 10.9

Каталожный номер:A210204000462

Комплект:4

Примечание:

№ на схеме:28

Наименование:Screw M14x50 GB70.1 10.9

Каталожный номер:A210204000353

Комплект:48

Примечание:

№ на схеме:29

Наименование:Flange, SAE

Каталожный номер:B210780000693

Комплект:16

Примечание:

№ на схеме:30

Наименование:O-ring 40.7x3.5JISB2401

Каталожный номер:B230101000578

Комплект:4

Примечание:

№ на схеме:31

Наименование:block SY365CDI3K.3.1-11

Каталожный номер:13706831

Комплект:1

Примечание:
