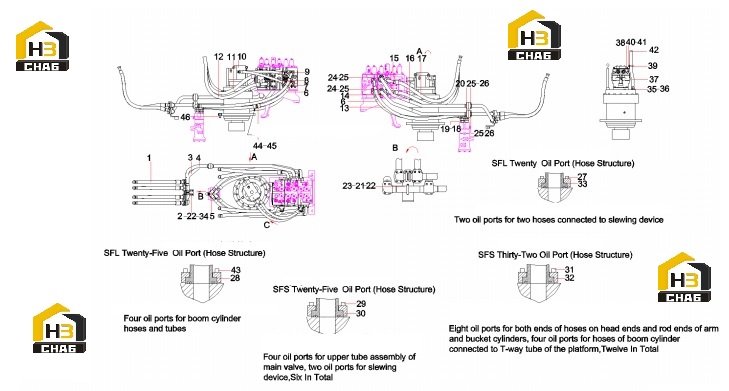

Трубопровод пилотный гидравлический 13441699

← Трубопровод возврата масла 13441700 Редуктор поворотный 60043410 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hose

Каталожный номер:60049355

Комплект:4

Примечание:

№ на схеме:2

Наименование:Bracket

Каталожный номер:12345776

Комплект:1

Примечание:

№ на схеме:3

Наименование:Piping, boom-down

Каталожный номер:12346065

Комплект:1

Примечание:

№ на схеме:4

Наименование:Piping, boom-up

Каталожный номер:12348261

Комплект:1

Примечание:

№ на схеме:5

Наименование:Connector, pipe

Каталожный номер:B210780001241

Комплект:4

Примечание:

№ на схеме:6

Наименование:Rubber hose

Каталожный номер:60211577

Комплект:2

Примечание:

№ на схеме:7

Наименование:Hose

Каталожный номер:60171477

Комплект:1

Примечание:

№ на схеме:8

Наименование:Hose

Каталожный номер:60157572

Комплект:1

Примечание:

№ на схеме:9

Наименование:Hose

Каталожный номер:60171476

Комплект:1

Примечание:

№ на схеме:10

Наименование:Reducer GP

Каталожный номер:60043410

Комплект:1

Примечание:

№ на схеме:11

Наименование:Hose

Каталожный номер:60157840

Комплект:1

Примечание:

№ на схеме:12

Наименование:Hose

Каталожный номер:60121087

Комплект:1

Примечание:

№ на схеме:13

Наименование:rubber hose

Каталожный номер:60208177

Комплект:1

Примечание:

№ на схеме:14

Наименование:steel tube assembly 1 (lower)

Каталожный номер:12789368

Комплект:1

Примечание:

№ на схеме:15

Наименование:steel tube assembly 1 (upper)

Каталожный номер:12829181

Комплект:1

Примечание:

№ на схеме:16

Наименование:Hose

Каталожный номер:60171481

Комплект:1

Примечание:

№ на схеме:17

Наименование:Hose

Каталожный номер:60171480

Комплект:1

Примечание:

№ на схеме:18

Наименование:Connector

Каталожный номер:A820205001356

Комплект:2

Примечание:

№ на схеме:19

Наименование:O-ring 29.7x3.5JISB2401

Каталожный номер:A210609000136

Комплект:4

Примечание:

№ на схеме:20

Наименование:Connector

Каталожный номер:A820205001355

Комплект:2

Примечание:

№ на схеме:21

Наименование:U-bolt

Каталожный номер:A229900005717

Комплект:3

Примечание:

№ на схеме:22

Наименование:Washer 12 GB97.1

Каталожный номер:24000639

Комплект:10

Примечание:

№ на схеме:23

Наименование:Nut M12 GB6170 10

Каталожный номер:A210307000031

Комплект:12

Примечание:

№ на схеме:24

Наименование:Screw

Каталожный номер:A210204000343

Комплект:8

Примечание:

№ на схеме:25

Наименование:O-ring 40.7x3.5JISB2401

Каталожный номер:B230101000578

Комплект:4

Примечание:

№ на схеме:26

Наименование:Screw M14x50 GB70.1 10.9

Каталожный номер:A210204000353

Комплект:8

Примечание:

№ на схеме:27

Наименование:Screw M10x30 GB70.1 10.9

Каталожный номер:A210204000354

Комплект:8

Примечание:

№ на схеме:28

Наименование:Flange, split

Каталожный номер:B210780000244

Комплект:8

Примечание:

№ на схеме:29

Наименование:Screw M12x45 GB70.1 10.9

Каталожный номер:A210204000462

Комплект:24

Примечание:

№ на схеме:30

Наименование:Flange, split

Каталожный номер:B210780000004

Комплект:12

Примечание:

№ на схеме:31

Наименование:Screw M14x45 GB70.1 10.9

Каталожный номер:A210204000454

Комплект:48

Примечание:

№ на схеме:32

Наименование:Flange, SAE

Каталожный номер:B210780000693

Комплект:24

Примечание:

№ на схеме:33

Наименование:Flange, split

Каталожный номер:B210780000696

Комплект:4

Примечание:

№ на схеме:34

Наименование:Bolt M12x30 GB578310.9

Каталожный номер:A210111000202

Комплект:4

Примечание:

№ на схеме:35

Наименование:Connector

Каталожный номер:A820205002352

Комплект:1

Примечание:

№ на схеме:36

Наименование:O-ring 23.7x3.5JISB2401

Каталожный номер:B230101000356

Комплект:1

Примечание:

№ на схеме:37

Наименование:motor oil filler pipe 33T

Каталожный номер:13186700

Комплект:1

Примечание:

№ на схеме:38

Наименование:plate SY215C9M2KS.1.2A.33T-3

Каталожный номер:13186699

Комплект:1

Примечание:

№ на схеме:39

Наименование:U-bolt

Каталожный номер:11160698

Комплект:1

Примечание:

№ на схеме:40

Наименование:Nut M10 GB6170

Каталожный номер:A210307000017

Комплект:2

Примечание:

№ на схеме:41

Наименование:Washer 10 GB96.1

Каталожный номер:60060546

Комплект:2

Примечание:

№ на схеме:42

Наименование:Air Plug

Каталожный номер:60263201

Комплект:1

Примечание:

№ на схеме:43

Наименование:Screw M10x35 GB70.1 10.9

Каталожный номер:A210204000215

Комплект:16

Примечание:

№ на схеме:44

Наименование:rubber cushion SY850C3I2K.1.2.13

Каталожный номер:13165757

Комплект:1

Примечание:

№ на схеме:45

Наименование:Hoop φ40-φ 60JB8870

Каталожный номер:A210855000024

Комплект:1

Примечание:

№ на схеме:46

Наименование:Dowel

Каталожный номер:A820301016459

Комплект:1

Примечание:
