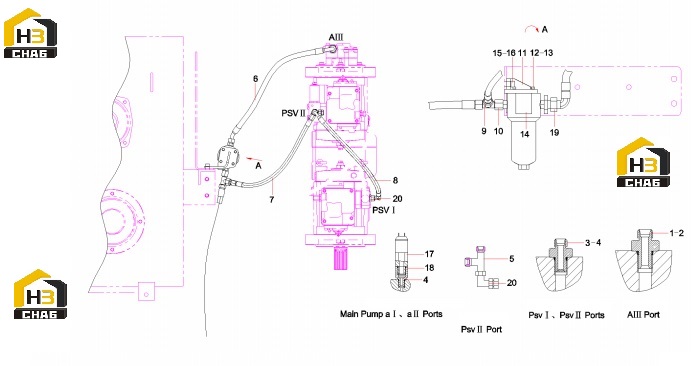

Трубопровод насоса 13441693

← Клапан электромагнитный 60136331 Фильтр b229900000063 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Connector

Каталожный номер:A820205000941

Комплект:1

Примечание:

№ на схеме:2

Наименование:O-ring 17.8x2.4JISB2401

Каталожный номер:B230101000090

Комплект:1

Примечание:

№ на схеме:3

Наименование:Connector, filter

Каталожный номер:60020078

Комплект:2

Примечание:

№ на схеме:4

Наименование:O-ring

Каталожный номер:B230101000047

Комплект:4

Примечание:

№ на схеме:5

Наименование:Connector, pipe

Каталожный номер:B210780000170

Комплект:1

Примечание:

№ на схеме:6

Наименование:rubber hose

Каталожный номер:60207478

Комплект:1

Примечание:

№ на схеме:7

Наименование:Hose, rubber

Каталожный номер:B230103002718

Комплект:1

Примечание:

№ на схеме:8

Наименование:Hose, rubber

Каталожный номер:21018549

Комплект:1

Примечание:

№ на схеме:9

Наименование:Connector, pipe

Каталожный номер:B210780000827

Комплект:1

Примечание:

№ на схеме:10

Наименование:Connector, pipe

Каталожный номер:B210780000016

Комплект:1

Примечание:

№ на схеме:11

Наименование:Supporting

Каталожный номер:12861976

Комплект:1

Примечание:

№ на схеме:12

Наименование:Washer 8 GB93

Каталожный номер:24000511

Комплект:4

Примечание:

№ на схеме:13

Наименование:Screw M8x20 GB70.1

Каталожный номер:A210204000147

Комплект:4

Примечание:

№ на схеме:14

Наименование:Filter, oil

Каталожный номер:B229900000063

Комплект:1

Примечание:

№ на схеме:15

Наименование:Screw M12x30 GB70.1

Каталожный номер:A210204000021

Комплект:2

Примечание:

№ на схеме:16

Наименование:Washer 12 GB93

Каталожный номер:24000513

Комплект:2

Примечание:

№ на схеме:17

Наименование:Pressure Sensor

Каталожный номер:60217140

Комплект:2

Примечание:

№ на схеме:18

Наименование:Connector

Каталожный номер:A820205001513

Комплект:2

Примечание:

№ на схеме:19

Наименование:Connector, pipe

Каталожный номер:B210780000024

Комплект:1

Примечание:

№ на схеме:20

Наименование:Connector, pipe

Каталожный номер:B210780000418

Комплект:2

Примечание:
