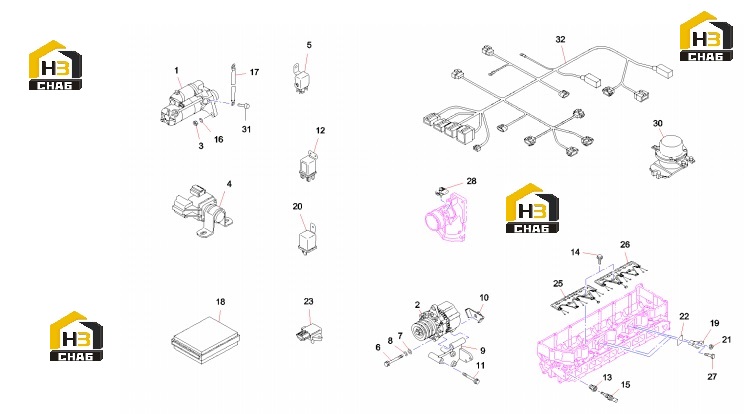

Системы электрические управления двигателем 60311882

← Система рециркуляции выхлопных газов 60311862 Крепления корпуса вентилятора 60311895 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Starting motor

Каталожный номер:60311883

Комплект:1

Примечание:

№ на схеме:2

Наименование:Alternator

Каталожный номер:B221000000090

Комплект:1

Примечание:

№ на схеме:3

Наименование:Nut

Каталожный номер:B229900004794

Комплект:2

Примечание:

№ на схеме:4

Наименование:Starter relay

Каталожный номер:60311884

Комплект:1

Примечание:

№ на схеме:5

Наименование:MAIN RELAY

Каталожный номер:60097276

Комплект:2

Примечание:

№ на схеме:6

Наименование:Bolt

Каталожный номер:B229900004922

Комплект:1

Примечание:

№ на схеме:7

Наименование:Washer

Каталожный номер:B229900004582

Комплект:1

Примечание:

№ на схеме:8

Наименование:Washer

Каталожный номер:B229900004581

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bracket, Alternator

Каталожный номер:B229900004685

Комплект:1

Примечание:

№ на схеме:10

Наименование:Nut

Каталожный номер:B229900004813

Комплект:1

Примечание:

№ на схеме:11

Наименование:Bolt M10x80

Каталожный номер:B229900004891

Комплект:3

Примечание:

№ на схеме:12

Наименование:glow relay

Каталожный номер:60250936

Комплект:1

Примечание:

№ на схеме:13

Наименование:Sensor

Каталожный номер:B240600000332

Комплект:1

Примечание:

№ на схеме:14

Наименование:Bolt

Каталожный номер:60115552

Комплект:4

Примечание:

№ на схеме:15

Наименование:Water temp sensor

Каталожный номер:60311885

Комплект:1

Примечание:

№ на схеме:16

Наименование:Washer

Каталожный номер:B229900004581

Комплект:1

Примечание:

№ на схеме:17

Наименование:Cable

Каталожный номер:60311886

Комплект:2

Примечание:

№ на схеме:18

Наименование:Control unit

Каталожный номер:60311887

Комплект:1

Примечание:

№ на схеме:19

Наименование:Connector

Каталожный номер:60311888

Комплект:2

Примечание:

№ на схеме:20

Наименование:Relay 582550-0300

Каталожный номер:60311889

Комплект:1

Примечание:

№ на схеме:21

Наименование:Nut

Каталожный номер:B229900004799

Комплект:2

Примечание:

№ на схеме:22

Наименование:Gasket

Каталожный номер:60311890

Комплект:2

Примечание:

№ на схеме:23

Наименование:Sensor

Каталожный номер:60065525

Комплект:1

Примечание:

№ на схеме:25

Наименование:Harness

Каталожный номер:60311892

Комплект:1

Примечание:

№ на схеме:26

Наименование:Harness

Каталожный номер:60311893

Комплект:1

Примечание:

№ на схеме:27

Наименование:Bolt M8x12

Каталожный номер:B229900004849

Комплект:2

Примечание:

№ на схеме:28

Наименование:Sensor

Каталожный номер:60311894

Комплект:1

Примечание:

№ на схеме:30

Наименование:Bolt M10x20

Каталожный номер:B229900004860

Комплект:1

Примечание:

№ на схеме:31

Наименование:Harness

Каталожный номер:60311903

Комплект:1

Примечание:
