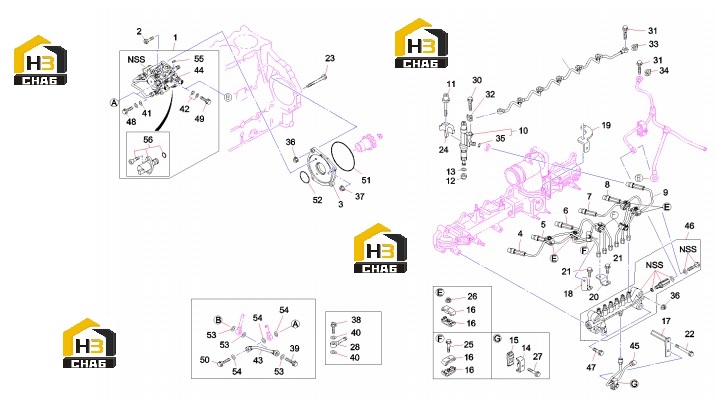

Система впрыска топлива 60311226

← Турбонагнетатель 60311217 Фильтр топливный 60311838 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Pump

Каталожный номер:60311227

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bolt 894399-2560 M8x28

Каталожный номер:60311228

Комплект:3

Примечание:

№ на схеме:3

Наименование:Bracket

Каталожный номер:60311229

Комплект:1

Примечание:

№ на схеме:4

Наименование:High Pressure Pipe

Каталожный номер:60311230

Комплект:1

Примечание:

№ на схеме:5

Наименование:High Pressure Pipe

Каталожный номер:60311231

Комплект:1

Примечание:

№ на схеме:6

Наименование:High Pressure Pipe

Каталожный номер:60311232

Комплект:1

Примечание:

№ на схеме:7

Наименование:High Pressure Pipe

Каталожный номер:60311233

Комплект:1

Примечание:

№ на схеме:8

Наименование:High Pressure Pipe

Каталожный номер:60311234

Комплект:1

Примечание:

№ на схеме:9

Наименование:High Pressure Pipe

Каталожный номер:60311235

Комплект:1

Примечание:

№ на схеме:10

Наименование:Nozzle

Каталожный номер:60311236

Комплект:6

Примечание:

№ на схеме:11

Наименование:Bolt

Каталожный номер:B229900004955

Комплект:6

Примечание:

№ на схеме:12

Наименование:Nozzle gasket

Каталожный номер:60311237

Комплект:6

Примечание:

№ на схеме:13

Наименование:Shim

Каталожный номер:B229900004555

Комплект:6

Примечание:

№ на схеме:14

Наименование:Clip

Каталожный номер:60311238

Комплект:1

Примечание:

№ на схеме:15

Наименование:Clip

Каталожный номер:60311239

Комплект:1

Примечание:

№ на схеме:16

Наименование:Clip

Каталожный номер:60311240

Комплект:14

Примечание:

№ на схеме:17

Наименование:Bracket

Каталожный номер:60311241

Комплект:1

Примечание:

№ на схеме:18

Наименование:Bracket

Каталожный номер:60311242

Комплект:1

Примечание:

№ на схеме:19

Наименование:Bracket

Каталожный номер:60311243

Комплект:1

Примечание:

№ на схеме:20

Наименование:Bracket

Каталожный номер:60311244

Комплект:1

Примечание:

№ на схеме:21

Наименование:Bolt

Каталожный номер:B229900004850

Комплект:2

Примечание:

№ на схеме:22

Наименование:Bolt M8x70

Каталожный номер:B229900004857

Комплект:1

Примечание:

№ на схеме:23

Наименование:Bolt M12x100

Каталожный номер:B229900004893

Комплект:1

Примечание:

№ на схеме:24

Наименование:Bracket

Каталожный номер:B229900005101

Комплект:6

Примечание:

№ на схеме:25

Наименование:Bolt 028050-6350 M6x35 flange

Каталожный номер:60311245

Комплект:3

Примечание:

№ на схеме:26

Наименование:Nut

Каталожный номер:B229900004798

Комплект:4

Примечание:

№ на схеме:27

Наименование:Bolt 028650-6350 M6x35 flange

Каталожный номер:60311843

Комплект:1

Примечание:

№ на схеме:28

Наименование:Pipe

Каталожный номер:60311246

Комплект:4

Примечание:

№ на схеме:30

Наименование:Bolt M8x18

Каталожный номер:B229900004932

Комплект:6

Примечание:

№ на схеме:31

Наименование:Bolt M10x21

Каталожный номер:B229900004950

Комплект:2

Примечание:

№ на схеме:32

Наименование:Gasket ID=8.3

Каталожный номер:60311247

Комплект:6

Примечание:

№ на схеме:33

Наименование:Gasket ID=10.2 OD=17

Каталожный номер:60311248

Комплект:1

Примечание:

№ на схеме:34

Наименование:Gasket ID=10.6

Каталожный номер:60311249

Комплект:1

Примечание:

№ на схеме:35

Наименование:Gasket ID=11.0

Каталожный номер:60311816

Комплект:6

Примечание:

№ на схеме:36

Наименование:Nut M10

Каталожный номер:B229900004800

Комплект:4

Примечание:

№ на схеме:37

Наименование:Nut

Каталожный номер:B229900004801

Комплект:1

Примечание:

№ на схеме:38

Наименование:Link bolt

Каталожный номер:60064766

Комплект:4

Примечание:

№ на схеме:39

Наименование:Bolt 898011-2690 M16x40 flange

Каталожный номер:60311817

Комплект:1

Примечание:

№ на схеме:40

Наименование:Shim

Каталожный номер:60064764

Комплект:8

Примечание:

№ на схеме:41

Наименование:Gasket

Каталожный номер:60311818

Комплект:2

Примечание:

№ на схеме:42

Наименование:Gasket

Каталожный номер:60311819

Комплект:2

Примечание:

№ на схеме:43

Наименование:Pipe

Каталожный номер:60311820

Комплект:1

Примечание:

№ на схеме:44

Наименование:Sensor

Каталожный номер:60311821

Комплект:1

Примечание:

№ на схеме:45

Наименование:Pipe

Каталожный номер:60311822

Комплект:1

Примечание:

№ на схеме:46

Наименование:Rail

Каталожный номер:60311823

Комплект:1

Примечание:

№ на схеме:47

Наименование:Bolt 897372-2430 M10x50 flange

Каталожный номер:60311824

Комплект:2

Примечание:

№ на схеме:48

Наименование:Bolt 515759-0030

Каталожный номер:60311825

Комплект:1

Примечание:

№ на схеме:49

Наименование:Bolt 897351-3880

Каталожный номер:60311826

Комплект:1

Примечание:

№ на схеме:50

Наименование:Valve

Каталожный номер:60311828

Комплект:1

Примечание:

№ на схеме:51

Наименование:Gasket

Каталожный номер:B229900004523

Комплект:1

Примечание:

№ на схеме:52

Наименование:Gasket ID=52

Каталожный номер:60311829

Комплект:1

Примечание:

№ на схеме:53

Наименование:Shim

Каталожный номер:B229900004530

Комплект:3

Примечание:

№ на схеме:54

Наименование:Gasket ID=14.2 OD=14.2

Каталожный номер:60311830

Комплект:1

Примечание:

№ на схеме:55

Наименование:Key (drive shaft)

Каталожный номер:60311836

Комплект:1

Примечание:

№ на схеме:56

Наименование:Overhaul kit(supply pump)

Каталожный номер:60311837

Комплект:1

Примечание:
