Система смазки стрелы 11352533

← Трубопровод правого цилиндра стрелы 13611481 Штуцер a810201031035 →

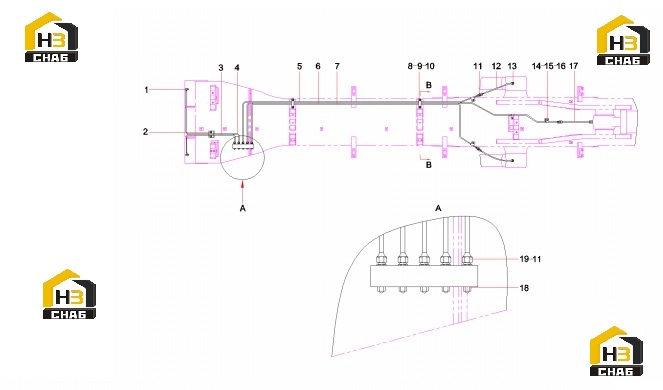

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Connector

Каталожный номер:A229900006985

Комплект:2

Примечание:

№ на схеме:2

Наименование:Clamp

Каталожный номер:11156457

Комплект:1

Примечание:

№ на схеме:3

Наименование:Pipe

Каталожный номер:11766633

Комплект:1

Примечание:

№ на схеме:4

Наименование:Pipe

Каталожный номер:11766634

Комплект:1

Примечание:

№ на схеме:5

Наименование:Pipe

Каталожный номер:11940077

Комплект:1

Примечание:

№ на схеме:6

Наименование:Pipe

Каталожный номер:11940086

Комплект:1

Примечание:

№ на схеме:7

Наименование:Pipe

Каталожный номер:11940087

Комплект:1

Примечание:

№ на схеме:8

Наименование:Clamp, pipe

Каталожный номер:A820101211948

Комплект:3

Примечание:

№ на схеме:9

Наименование:Bolt

Каталожный номер:A210111000348

Комплект:8

Примечание:

№ на схеме:10

Наименование:Washer 8 GB97.1

Каталожный номер:24000633

Комплект:8

Примечание:

№ на схеме:11

Наименование:Connector

Каталожный номер:A810201031035

Комплект:8

Примечание:

№ на схеме:12

Наименование:Hose, rubber

Каталожный номер:B230103000811

Комплект:2

Примечание:

№ на схеме:13

Наименование:Connector

Каталожный номер:A820205000858

Комплект:3

Примечание:

№ на схеме:14

Наименование:Clamp, pipe

Каталожный номер:A820101211947

Комплект:4

Примечание:

№ на схеме:15

Наименование:Bolt M10x16 GB5783 10.9

Каталожный номер:A210111000195

Комплект:4

Примечание:

№ на схеме:16

Наименование:Washer 10 GB97.1

Каталожный номер:24000637

Комплект:4

Примечание:

№ на схеме:17

Наименование:Hose, rubber

Каталожный номер:B230103000815

Комплект:1

Примечание:

№ на схеме:18

Наименование:Cup, oil M10x1JB7940.1

Каталожный номер:A210804000002

Комплект:5

Примечание:

№ на схеме:19

Наименование:Washer 14JB982

Каталожный номер:A210434000007

Комплект:5

Примечание:
